Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS DE FERROGRAFIA EM LUBRIFICANTES, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Referência: 224374
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
O Laudo de Ferrografia em Lubrificantes é um documento técnico que analisa o desgaste de componentes mecânicos com base na avaliação das partículas metálicas presentes no óleo de lavagem. Ele permite identificar falhas incipientes e prever problemas antes que ocorram falhas catastróficas.
O Laudo de Ferrografia em Lubrificantes é uma ferramenta crucial para a manutenção preditiva de equipamentos industriais. Por meio da análise microscópica das partículas metálicas presentes no óleo de lubrificação, é possível identificar o desgaste de componentes mecânicos, prever falhas iminentes e evitar problemas antes que se tornem falhas catastróficas. Esse tipo de análise ajuda a diagnosticar anomalias, como desgaste excessivo ou contaminação, permitindo que a equipe tome ações corretivas de forma preventiva. Dessa forma, otimiza os processos operacionais e reduz os custos com manutenções emergenciais. Ideal para máquinas de alto desempenho e equipamentos críticos, o laudo de ferrografia é essencial para garantir a confiabilidade e a continuidade das operações em diversos setores industriais. Além disso, contribui para a eficiência operacional e o prolongamento da vida útil dos equipamentos.
Esse laudo é essencial para indústrias que buscam eficiência operacional e redução de custos com manutenção.
Assim, o laudo de ferrografia em investimentos é uma ferramenta estratégica que permite às empresas gerenciar melhor seus ativos, reduzir custos e garantir operações mais seguras e contínuas.
Amostra de óleo lubrificante submetida à ferrografia para identificar partículas metálicas e sinais de desgaste em componentes mecânicos.
Qual a finalidade do Laudo Ferrografia Lubrificantes?
O principal objetivo da ferrografia é a manutenção preditiva, ajudando, assim, a evitar quebras inesperadas e custos operacionais. Ela serve, principalmente, para:
Diagnosticar o desgaste anormal de componentes mecânicos;
Identificar, ainda mais, possíveis contaminações no óleo;
Determinar, portanto, a necessidade de substituição de peças ou ajustes na lubrificação.
Quando deve ser realizado Laudo Ferrografia Lubrificantes?
A equipe deve realizar o laudo periodicamente, como parte do programa de monitoramento da lubrificação, principalmente em:
Máquinas de alto desempenho e operação contínua.
Equipamentos críticos em indústrias, como turbinas, redutores, compressores e motores.
Sempre que houver suspeita de desgaste prematuro ou falha prematura.
Onde é realizado o Laudo Ferrografia Lubrificantes?
Laboratórios especializados fazem a análise, onde, ademais, os especialistas realizam exames detalhados no financiamento coletado do equipamento. Empresas que oferecem serviços de monitoramento de condições de máquinas, igualmente, realizam esse tipo de laudo, seguindo diretrizes de normas e regulamentações.
Principais Tipos de Lubrificantes:
Óleos Lubrificantes
Minerais : Derivados do petróleo, são os mais comuns em máquinas industriais e veículos.
Sintéticos : Desenvolvidos quimicamente, possuem maior resistência térmica e durabilidade.
Semissintéticos : Mistura de óleos minerais e sintéticos, equilibrando custo e desempenho.
Vegetais : Biodegradáveis, utilizados em aplicações ecológicas.

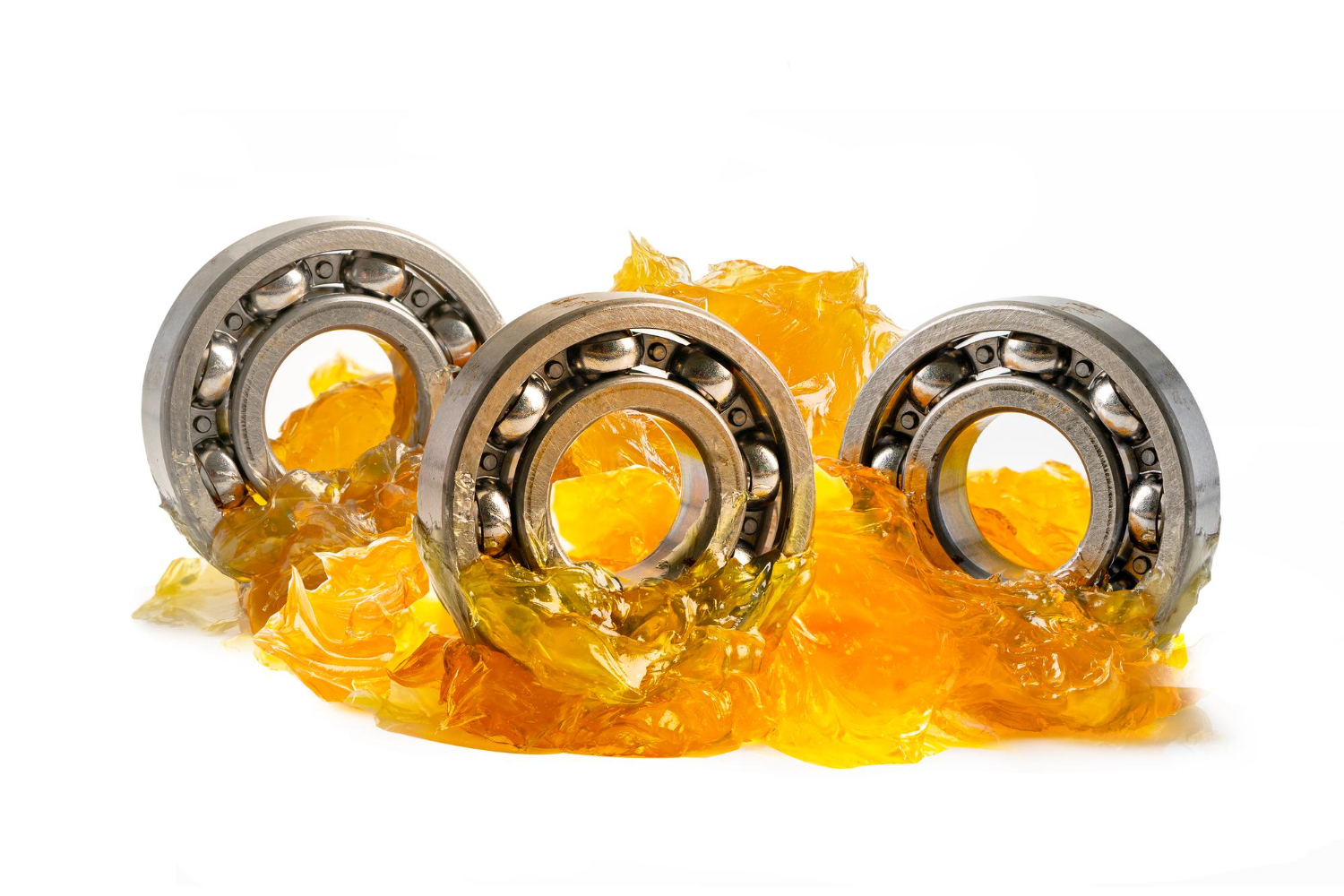

Graxa Lubrificante
Mistura de óleo de lavagem com espessantes, usada quando há necessidade de lubrificação prolongada e proteção contra contaminação.
Fluídos Lubrificantes Especiais
Fluidos hidráulicos : Usados em sistemas de transmissão de força.
Fluidos de corte : aplicados em processos de usinagem para reduzir o atrito e dissipar calor.
Óleos para engrenagens : Desenvolvidos para reduzir desgaste e resistir a altas pressões.
Técnico especializado avaliando os resultados do laudo de ferrografia para diagnosticar a saúde de sistemas mecânicos e hidráulicos.
Qual a importância do laudo para as empresas?
O laudo de ferrografia em transportes é de extrema importância para as empresas, especialmente aquelas que operam com máquinas e equipamentos industriais de alto desempenho. Sua principal contribuição é a manutenção preditiva, o que permite às empresas antecipar problemas antes que se tornem falhas catastróficas. Isso proporciona diversos benefícios:
Prevenção de Paradas Não Planejadas : Ao identificar desgastes ou falhas iminentes, o laudo ajuda a evitar quebras inesperadas, garantindo que as máquinas operem sem interrupções não programadas. Isso melhora a eficiência operacional e minimiza o tempo de inatividade.
Redução de Custos Operacionais : Detectar problemas precocemente permite substituir peças ou ajustar processos de lubrificação antes que o desgaste se agrave, o que reduz a necessidade de reparos caros e evita a compra de novos equipamentos devido ao desgaste excessivo.
Aumento da Vida Útil dos Equipamentos : A análise contínua do óleo de transporte permite monitorar as condições de trabalho dos componentes, o que contribui para a preservação e prolongamento da vida útil dos equipamentos, otimizando o investimento da empresa.
Melhoria na Eficiência da Manutenção : Com base no laudo, a manutenção pode ser feita de forma mais precisa e eficaz, sendo realizada apenas quando necessário, sem a necessidade de intervenções em excesso ou de forma emergencial.
Segurança e Confiabilidade : A prevenção de falhas graves não só evita danos financeiros, mas também melhora a segurança operacional, especialmente em setores que dependem de equipamentos críticos, como turbinas e compressores.
Por que deve ser feito este laudo?
Vários profissionais devem realizar o laudo de ferrografia em lançamentos, por diversas razões importantes para a manutenção e o bom funcionamento dos equipamentos industriais. Ademais, esse processo permite a detecção precoce de desgastes nos componentes, o que, certamente, contribui para a prevenção de falhas graves. Realizar o laudo regularmente ajuda, ademais, a manter a eficiência e a confiabilidade dos equipamentos, além de gerar economia e segurança para a empresa.
Diagnóstico precoce de problemas : Ele permite identificar desgastes, contaminações ou falhas nos componentes das máquinas antes que se tornem graves, prevenindo falhas catastróficas.
Prevenção de paradas não planejadas : A análise regular do óleo de lubrificação ajuda a evitar paradas inesperadas, que podem interromper a produção e gerar custos elevados.
Melhorando a eficiência operacional : Com a detecção precoce de falhas, é possível corrigir problemas de forma preventiva, otimizando a operação e aumentando a produtividade das máquinas.
Redução de custos com manutenção : identificar e corrigir falhas de forma antecipada reduz a necessidade de reparos complexos e o custo com substituição de peças de alto valor.
Aumento da vida útil dos equipamentos : Manter as condições de operação dentro dos padrões ideais prolonga a vida útil dos equipamentos, fazendo com que o investimento nas máquinas seja mais vantajoso a longo prazo.
Segurança : A prevenção de falhas graves garante um ambiente de trabalho mais seguro, evitando acidentes causados por quebras inesperadas de equipamentos.
Engenheiro realizando inspeção preventiva em equipamentos com base nos resultados do laudo de ferrografia, identificando áreas de risco e desgaste.
Onde são utilizadas?
A ferrografia em lubrificantes é amplamente utilizada por profissionais na manutenção preditiva de diversos setores industriais, como, por exemplo: Indústria automobilística (motores, transmissões e diferenciais), bem como a Mineração e siderurgia (equipamentos de grande porte, como britadores e prensas). Adicionalmente, o Setor naval e aeroespacial (turbinas, motores e caixas de engrenagens) também faz uso da ferrografia. Do mesmo modo, Usinas termoelétricas e hidrelétricas (geradores e turbinas hidráulicas) se beneficiam desse processo. Além disso, Empresas do setor petroquímico e energético (bombas e compressores) igualmente utilizam essa técnica. O monitoramento da condição do lubrificante, portanto, é crucial para evitar falhas inesperadas e garantir o funcionamento seguro e eficiente dos equipamentos.
Quais as principais ferrografias?
Ferrografia Direta:
Método qualitativo que permite a observação detalhada das partículas de desgaste.
Uma lâmina de vidro é utilizada para separar as partículas por um campo magnético.
Permite identificar a origem do desgaste com base na morfologia das partículas.
Ferrografia Analítica:
Método quantitativo que mede a concentração de partículas em uma amostra de lubrificante.
Utiliza equipamentos especializados para classificar e contar as partículas presentes.
Fornece um diagnóstico mais preciso sobre o estado dos componentes internos da máquina.
Quais os equipamentos são analisados?
A equipe aplica a técnica para monitorar o desgaste em diversos tipos de máquinas e equipamentos, tais como:
Motores a combustão interna – Identificação de desgaste em mancais, pistões e anéis.
Turbinas e geradores – Avaliação do estado dos rolamentos e engrenagens.
Bombas hidráulicas e compressores – Diagnóstico de falhas em rotores e mancais.
Caixas de engrenagens e redutores – Identificação de desgaste excessivo em engrenagens e eixos.
Rolamentos e mancais – Monitoramento de desgaste progressivo e fadiga do material.
Relatórios técnicos de ferrografia fornecendo informações detalhadas para manutenção preventiva e decisões informadas sobre a saúde do equipamento.
Quais são os testes, ensaios e avaliações ?
Testes, ensaios e avaliações quantitativas são fundamentais para a inspeção técnica de ferrográfia em transportes (óleo e graxa). Esses processos permitem a identificação de partículas de desgaste, contaminantes e a condição dos empreendimentos, possibilitando uma análise preditiva eficaz. Ademais, testes e ensaios incluem separação de partículas, microscopia óptica e eletrônica, espectroscopia e análise de abrangência. Esses métodos, portanto, ajudam a determinar a origem do desgaste e a gravidade do problema. Em seguida, a avaliação quantitativa mede a concentração e o tamanho das partículas metálicas e não metálicas sem liberação. Isso fornece, de fato, indicadores numéricos para avaliar o nível de desgaste e prever falhas.
Nota: A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
Laudo Ferrografia Lubrificantes:
Escopo dos Serviços:
Verificação e Inspeções pertinentes:
EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS DE FERROGRAFIA EM LUBRIFICANTES, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Objetivo
Este escopo tem como objetivo definir as atividades para a execução da inspeção técnica de ferrografia em lançamentos, com a finalidade de analisar o desgaste e a condição dos componentes mecânicos de equipamentos, por meio da análise das partículas metálicas presentes no petróleo. Ao final, será elaborado um relatório técnico detalhado, acompanhado da emissão da Anotação de Responsabilidade Técnica (ART).
Descrição das Atividades
Coleta de Amostra de Óleo Lubrificante
A coleta das amostras de óleo será realizada diretamente nos pontos de operação dos equipamentos a serem analisados.
A amostra coletada deverá ser suficiente para a análise no laboratório, garantindo a representatividade do estado do embarque.
Todos os procedimentos de coleta seguem as normas de segurança e de boas práticas para evitar a contaminação das amostras.
Inspeção Técnica – Ferrografia
O óleo coletado será enviado para análise em laboratório especializado.
Uma técnica de ferrografia será aplicada, onde as partículas metálicas presentes no óleo serão separadas e observadas em específico para verificar o tipo e a quantidade de desgaste nos componentes.
Serão observadas partículas de desgaste normais e anormais, além de possíveis contaminações no óleo, que podem indicar falhas nos componentes do equipamento.
Análise e Diagnóstico
A análise das partículas será realizada por profissionais envolvidos, que irão identificar sinais de desgaste excessivo, corrosão, contaminação por partículas estranhas e outras ameaças de falhas mecânicas.
Será feita uma avaliação detalhada sobre o estado de saúde do equipamento e a necessidade de intervenções, como ajustes na lubrificação, substituição de peças ou outros serviços de manutenção.
Elaboração do Relatório Técnico
O relatório técnico será elaborado com base nos resultados obtidos durante a análise das partículas.
O relatório incluirá uma descrição detalhada das descobertas, como o tipo de desgaste encontrado, possíveis causas, recomendações de manutenção preventiva ou corretiva e o impacto do desgaste nas operações do equipamento.
O documento conterá gráficos, imagens microscópicas de partículas detectadas e todas as informações pertinentes para a compreensão do diagnóstico técnico.
Emissão da ART (Anotação de Responsabilidade Técnica)
Após a conclusão da inspeção e elaboração do relatório técnico, será emitida a ART, que atestará a responsabilidade técnica pela execução dos serviços de inspeção e análise, em conformidade com as normas do Conselho Regional de Engenharia e Agronomia (CREA).
A ART será registrada no CREA local e será associada ao relatório técnico.
Equipamentos e Materiais
Microscópios de alta precisão para análise de partículas metálicas.
Equipamentos de coleta de amostra (garrafas ou frascos esterilizados).
Sistema de gerenciamento e análise de dados para elaboração do relatório técnico.
Prazos e Entregas
O cronograma será definido de acordo com a complexidade do serviço e as condições identificadas durante a inspeção. O prazo para entrega do relatório técnico e da ART será acordado com o contratante, levando em conta o tempo necessário para a análise técnica e elaboração detalhada do documento final.
Considerações Finais
Todos os procedimentos devem ser realizados em conformidade com as normas técnicas vigentes.
Qualquer anomalia ou necessidade de intervenção emergencial será comunicada imediatamente à empresa contratante, com recomendação para as ações corretivas.
O relatório técnico, juntamente com a ART, será entregue ao cliente em formato digital e, se solicitado, em formato impresso.
Este escopo visa garantir a qualidade e a precisão do processo de inspeção técnica de ferrografia, garantindo um diagnóstico adequado e fornecimento de informações essenciais para a manutenção preditiva dos equipamentos.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADOS:
Testes , ensaios e avaliação quantitativa são pertinentes no contexto de inspeção técnica de ferrografia em embarques . Eles são fundamentais para garantir que a análise seja precisa e forneça dados quantitativos que ajudem a diagnosticar o estado de saúde dos equipamentos. A seguir, especificamente como cada um desses processos pode ser aplicado:
Testes e Ensaios
A ferrografia em lançamentos pode envolver testes específicos, como:
Teste de partículas metálicas : As partículas metálicas no óleo são separadas e determinadas em específicos para determinar o tipo de desgaste, como desgaste abrasivo, adesivo, corrosivo, etc. Ensaios qualitativos e quantitativos podem ser realizados para diferenciar os tipos de desgaste.
Análise de distribuição de tamanhos de partículas : Determinar o tamanho das partículas metálicas ajuda a avaliar o estágio de desgaste. Partículas finas podem indicar desgaste incipiente, enquanto partículas maiores geralmente estão associadas a falhas mais avançadas.
Teste de partículas : As peculiaridades do óleo podem ser comprovadas para verificar se há degradação ou contaminação, partículas que o óleo já não está influenciando sua função específica.
Avaliação Quantitativa
A avaliação quantitativa é essencial para uma análise precisa do nível de desgaste e da gravidade das condições do equipamento. Algumas formas de avaliação quantitativa incluem:
Contagem de partículas : Quantificar o número de partículas metálicas presentes no óleo, com base no tamanho e tipo, pode fornecer informações sobre o grau de desgaste e o tipo de falha nos componentes. A contagem de partículas é uma chave quantitativa para entender o desgaste e prever possíveis falhas.
Índice de desgaste : Esse índice pode ser calculado para determinar a taxa de desgaste das peças com base na quantidade de partículas bloqueadas e sua classificação.
Comparação com padrões de referência : A avaliação quantitativa envolve comparar os resultados obtidos com padrões de referência ou limites críticos estabelecidos pela indústria ou fabricante do equipamento. Isso ajuda a quantificar a gravidade do desgaste e a necessidade de intervenção.
Benefícios da Aplicação de Testes, Ensaios e Avaliação Quantitativa
Esses processos fornecem informações claras e objetivas sobre as condições do equipamento, permitindo:
Diagnóstico preciso do tipo e grau de desgaste.
Previsão da vida útil das peças e componentes.
Planejamento de manutenção preditiva com base em dados quantitativos.
PROCEDIMENTO DE COLETA E ENVIO DE AMOSTRAS AO LABORATÓRIO QUANDO PERTINENTE E CONTRATADO
Responsabilidade da Contratante:
A contratante é responsável pelo envio das amostras ao nosso laboratório, localizado em Santo André/SP, a partir do endereço de origem da coleta. Os documentos gerados estão sujeitos ao endereço do remetente, que devem corresponder ao local de retirada e envio das amostras.
Especificações das Amostras:
Deverão ser enviadas três amostras de óleo de embarque, com volume suficiente para uma análise completa de ferrografia. O envio deverá ser acompanhado de um relatório técnico do fabricante como parâmetro, caso disponível. O teste de ferrografia indicará o desgaste e a condição das partículas metálicas presentes, possibilitando a análise de falhas nos componentes.
Antes da análise de ferrografia, as amostras serão submetidas a uma inspeção microscópica preliminar para garantir a qualidade da coleta.
Registro da Coleta:
Deve ser realizado registro fotográfico e/ou filmagem do processo de coleta das amostras e do local de retirada. As imagens e vídeos devem ser registrados com dados, localização e localização georreferenciada (utilizando o Google Maps) da área correspondente, garantindo rastreabilidade do processo.
Observações Importantes:
Os ensaios realizados são de caráter destrutivo . As amostras comprovadas serão armazenadas em nosso acervo técnico, em conformidade com o protocolo de segurança e rastreabilidade.
Três amostras devem ser coletadas por equipamento analisado, conforme padrão de boas práticas.
Este procedimento é essencial para garantir a rastreabilidade e a conformidade do processo de análise, assegurando a precisão e confiabilidade dos resultados obtidos.
Perguntas e Respostas:
O custo do laboratório está incluso na proposta?
Resposta: Sim, está incluso.
O laboratório é acreditado?
Resposta: Não é obrigatório e não é da competência do INMETRO este tipo de acreditação de Auditoria, e sim da competência da ABNT, que normatiza o método de análise ao qual somos acreditados. No próprio Relatório Técnico constará o selo de conformidade.
A fé pública é garantida pela inspeção técnica e pela elaboração do Relatório Técnico, assinados por engenheiro devidamente habilitado que emitirar e assinará a ART sob a supervisão de equipe multidisciplinar.
NOTA: É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
