Nome Técnico: Execução de Inspeção Técnica em Estruturas para Cobertura/Telhado NBR 8800 + Elaboração do Relatório Técnico + Emissão da ART
Referência: 200773
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar

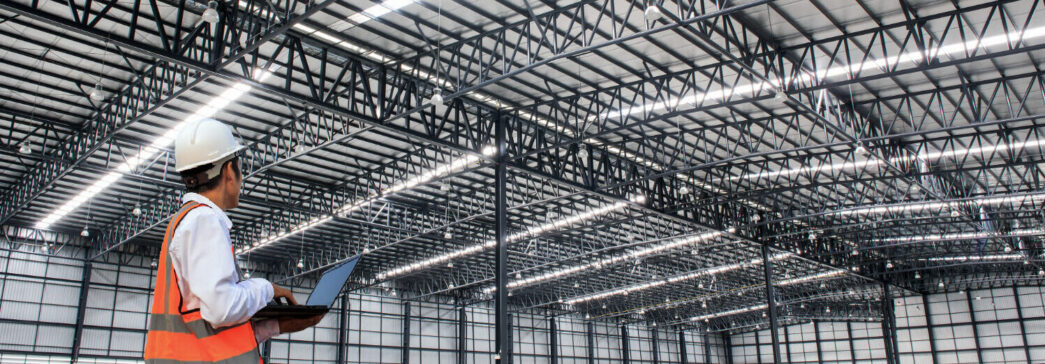

O que é o Laudo Estrutural Para Telhados?
A realização do Laudo Estrutural para Telhados visa à análise da segurança da estrutura metálica somada às cargas estáticas e dinâmicas, além dos agregados tais como tubulações para o combate a incêndio, tubulações de processo etc.
Atualmente as estruturas de telhados de edificações vêm recebendo novos carregamentos devido à tendência de crescimento da utilização de placas fotovoltaicas e também devido à instalação de sistemas de combate a incêndio (sprinklers).
Ocorre que algumas estruturas de telhados mais antigas não estão dimensionadas para resistir a esses novos esforços e por isso é necessário realizar a análise estrutural do telhado existente para verificar sua rigidez e sua capacidade resistente, bem como para avaliar a necessidade de eventuais reforços estruturais.
Principalmente em galpões industriais ou logísticos com telhados metálicos leves para grandes vãos, a realização de um laudo de análise estrutural antes da instalação de novos carregamentos é muito importante para garantir a segurança da estrutura de cobertura e estabilidade da edificação.
Baseada na experiência dos seus profissionais com domínio em estruturas metálicas a nível nacional e Internacional, a Rescue7 visa atender com assertividade e confiabilidade todas as demandas colocadas pelos seus clientes a nível.
Não é possível comparar estruturas projetadas, construídas e em operação e situadas offshore, caso específico das plataformas de Petróleo, com situações onshore é necessário possuir alto nível de conhecimento e experiência de campo para se avaliar o todo e garantir a sua estabilidade por muitos anos.
O peso da competência de um profissional é a resposta certa e segura diante à confiabilidade de qualquer empreendimento.
Como deve ser feita a análise estrutural de vigas contínuas e semicontínuas?
A análise estrutural de vigas contínuas e semicontínuas é um procedimento crucial para garantir a segurança e estabilidade de uma estrutura. Para realizar essa análise, é necessário seguir alguns passos importantes.
Primeiramente, é preciso determinar as cargas que atuam sobre a viga, levando em consideração o peso próprio da estrutura, a sobrecarga e quaisquer outras cargas adicionais. Em seguida, é necessário definir as condições de contorno, como as fixações nas extremidades da viga.
Com essas informações em mãos, pode-se prosseguir com a análise propriamente dita, que envolve o cálculo das reações de apoio e dos momentos fletores em cada trecho da viga. É importante ter em mente que a análise de vigas contínuas e semicontínuas pode ser bastante complexa, exigindo o uso de ferramentas computacionais específicas.
Por fim, é fundamental verificar se os resultados obtidos estão dentro dos limites de segurança estabelecidos pelas normas técnicas. Ao seguir esses passos com rigor, é possível garantir a estabilidade e segurança da estrutura em questão.
Substituir:
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas .
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos;
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
CBO – (Código Brasileiro de Ocupação)
Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100% EAD (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a Portaria SEPRT n.º 915, de 30 de julho de 2019 – NR 01 – Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Laudo Estrutural Telhado
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Simbologia e unidades, Condições gerais de projeto;
Desenhos de projeto, Desenhos de fabricação, Desenhos de montagem;
Materiais, Aços estruturais e materiais de ligação, Concreto e aço das armaduras;
Segurança e estados-limites, Critérios de segurança, Condições usuais relativas aos estados-limites últimos (ELU);
Condições usuais relativas aos estados-limites de serviço (ELS);
Ações permanentes, Ações variáveis, Ações excepcionais, Coeficiente de redução;
Barras ligadas por pino, Barras redondas com extremidades rosqueadas;
Barras prismáticas submetidas à força axial de compressão, Força axial resistente de cálculo, Fator de redução x;
Barras prismáticas submetidas a momento Fletor e força cortante, Momento fletor resistente de cálculo;
Chapas de reforço sobrepostas a mesas (lamelas), Prescrições adicionais relacionadas a seções soldadas;
Barras prismáticas submetidas à combinação de esforços solicitantes;
Barras submetidas a momento de torção, Barras de seção variável;
Mesas e almas de perfis I e H submetidas a forças transversais localizadas;
Escoamento local da alma, Enrugamento da alma,Flambagem lateral da alma, Flambagem da alma por compressão;
Cisalhamento do painel de alma, Apoios ou extremidades de vigas sem restrição à rotação e com alma livre;
Exigências adicionais para enrijecedores para forças localizadas;
Condições especificas para o dimensionamento de ligações metálicas, Bases de dimensionamento;
Rigidez das ligações entre viga e pilar Barras com ligações flexíveis nos apoios;
Resistência mínima de ligações, Barras comprimidas transmitindo esforços por contato; Impedimento de rotação nos apoios;
Disposição de soldas e parafusos;
Combinação de parafusos e soldas, Fratura lamelar, Limitações de uso para ligações soldadas e parafusadas;
Emendas de perfis pesados;
Recortes de mesa de vigas para ligações e aberturas de acesso para soldagem;
Força resistente de cálculo; Valores das resistências;
Coeficientes de ponderação das resistências no estado-limite último (ELU);
Coeficientes de ponderação das resistências no estado-limite de serviço (ELS);
Estabilidade e análise estrutural, Tipos de análise estrutural;
Exigências de projeto para a estabilidade das barras componentes da estrutura;
Classificação das estruturas quanto à sensibilidade a deslocamentos laterais;
Sistemas resistentes a ações horizontais, Considerações para dimensionamento;
Determinação dos esforços solicitantes para estados-limites últimos;
Determinação de respostas para estados-limites de serviço; Análise estrutural de vigas continuas e semi-continuas;
Resistência e rigidez das contenções laterais, Pilares,Integridade estrutural;
Condições especificas para o dimensionamento de elementos de aço;
Aplicabilidade, Relações entre largura e espessura em elementos comprimidos dos perfis de aço;
Área liquida efetiva, Área liquida;
Bases de dimensionamento;
Rigidez das ligações entre viga e pilar;
Barras comprimidas transmitindo esforços por contato;
Elementos de ligação, Ligações excêntricas, Elementos tracionados;
Colapso por rasgamento, Chapas de enchimento, Pressão de contato;
Superfícies usinadas, Superfícies não usinadas;
Aparelhos de apoio cilindros maciços sobre superfícies planas usinadas;
Inspeção, Bases de pilares, Condições adicionais de projeto;
Sistema de Combate a Incêndio (Sprinklers)
Verificação do Sistema de Proteção Contra Queda (SPCQ);
Contra flechas, Corrosão nos componentes de aço, Diretrizes para durabilidade;
Vibrações, Variações dimensionais, Empoçamento de água em coberturas e pisos;
Alinhamento de bases de pilares, Alinhamento;
Fonte: NBR 8800
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo Estrutural Telhado
Laudo Estrutural Telhado
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção;
ABNT NBR 8800 – Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios;
NBR 14323 – Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios em situação de incêndio;
NBR 15310 – Componentes cerâmicos – Telhas – Terminologia, requisitos e métodos de ensaio;
NBR 7581-2 – Telha ondulada de fibrocimento – Parte 2: Ensaios;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Estrutural Telhado
Laudo Estrutural Telhado
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Estrutural Telhado
Laudo Estrutural Telhado
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Laudo Estrutural Telhado
Saiba Mais: Laudo Estrutural Telhado:
5.4.4 Chapas de reforço sobrepostas a mesas (lamelas)
5.4.4.1 Chapas de reforço sobrepostas a mesas, com comprimento inferior ao vão da viga, devem se prolongar além da seção onde teoricamente não seriam mais necessárias, denominada seção de transição. Esse prolongamento deve ser ligado à mesa original por parafusos de alta resistência (com ligação por atrito) ou por soldas de filete, dimensionados para uma força solicitante de cálculo correspondente à resultante das tensões normais na lamela, causadas pelo momento fietor solicitante de calculo na seção de transição (Figura 13).
5.4.4.2 Adicionalmente, no caso de lamelas soldadas, as soldas longitudinals de suas extremidades, no comprimento aɛ, devem ser dimensionadas para uma força solicitante de cálculo correspondente à resultante das tensões normais na lamela, causadas pelo momento fletor solicitante de cálculo na seção distante a da extremidade da lamela, com af (Figura 13)
a) igual à largura da lamela, quando existir solda de filete continua, de tamanho da pema (ver 6.26.2) igual ou superior a 75 % da espessura da lamela, ao longo das bordas longitudinals da lamela no comprimento a e ao longo da sua extremidade
b) igual a 1,5 vez a largura da lamela, quando existir solda de filete continua, de tamanho da perna (ver 6.2.6.2) inferior a 75% da espessura da lamela, ac longo das bordas longitudinais da lamela no comprimento a e ao longo da sua extremidade;
c) igual a duas vezes a largura da lamela, quando não existir solda ao longo de sua extremidade, porém, existirem soldas de filete continuas ao longo de suas bordas longitudinals no comprimento a
5.4.5 Prescrições adicionais relacionadas a seções soldadas
Nos perfis soldados, a solda unindo mesas e alma deve ser dimensionada para suportar o cisalhamento horizontal total resultante da flexão. Além disso, essa solda deve ser dimensionada para transmitir à alma qualquer força aplicada diretamente na mesa, a menos que se garanta a transmissão de tal força apenas por outros meios
5.5 Barras prismáticas submetidas à combinação de esforços solicitantes
Esta subseção é aplicável à verificação dos estados-limites últimos de barras prismáticas nas condições previstas em 5.4.1.1, sujeitas aos efeitos de momento fietor e força cortante, força axial e momento de torção. Nas seções I e H com apenas um eixo de simetria, situado no plano médio da alma, deve-se ter a razão entre os momentos de inércia das mesas comprimida e tracionada pelo momento fietor, em relação a este eixo, situada entre 1/9 e 9 (fator dy conforme Anexo G). Adicionalmente, devem ser verificados todos os estados-limites de serviço aplicáveis, conforme prescrições desta Norma
5.5.1 Barras submetidas a momentos fletores, força axial e forças cortantes
5.5.1.1 Em 5.5.1.2 é apresentada a condição a ser atendida pelas barras submetidas aos efeitos combinados de força axial e momento fletor, carregadas de forma que não ocorra torção. Em 5.5.1.3 é apresentada a condição a ser atendida por essas barras para o efeito das forças cortantes.
URL FOTO
Licensor’s author: Bugphai – Freepik.com
Laudo Estrutural Telhado: Consulte-nos.
