Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS EM GUINCHO DE COLUNA (GUINDASTE GIRATÓRIO) NR 12, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DA ART
Referência: 73241
Ministramos Cursos e Treinamentos em Idioma Técnico: Português, Inglês (Regional), Croata, Japonês, Espanhol, Chinês (Regional), Alemão, Índia (Regional), Árabe, Coreano, Russo, entre outros.
O Laudo de Guincho de Coluna é um documento fundamental que assegura que o equipamento está em conformidade com as normas de segurança, como a NR 12 e NR 11, protegendo os operadores de acidentes. Este laudo é indispensável para garantir a eficiência e a segurança em obras de construção civil e em outras indústrias que utilizam guinchos para transporte vertical de cargas.

Para que Serve o Laudo de Guincho de Coluna?
O Laudo de Guincho de Coluna é um documento técnico essencial na avaliação e na operação de guinchos utilizados em diversas aplicações, como construção e transporte. Este laudo serve para garantir que o equipamento atenda às normas de segurança e eficiência, assegurando a integridade dos operadores e a eficácia das operações.
Com um braço giratório e uma estrutura robusta, esse equipamento melhora a eficiência dos operadores, reduzindo a necessidade de mão de obra manual. Além disso, o laudo também analisa as condições do guincho, identificando possíveis desgastes ou falhas que possam comprometer sua operação.
A manutenção preventiva, aliada a um laudo atualizado, é fundamental para evitar acidentes e garantir o funcionamento adequado do equipamento. Em resumo, o Laudo de Guincho de Coluna não apenas assegura a conformidade com as normas de segurança, mas também contribui para a otimização dos processos de trabalho.
O que Diz a NR 11 sobre Guinchos de Coluna?
O Laudo de Guincho de Coluna atua em um papel importante na verificação do funcionamento do equipamento, assegurando que ele opere dentro dos padrões estabelecidos pelas Normas Regulamentadoras NR 11 e NR 12. Essas normas são fundamentais para garantir a segurança do guincho, minimizando os riscos de acidentes que podem afetar os operadores e assegurando a conformidade com a legislação vigente.
Ademais, o laudo atesta o adequado funcionamento dos componentes do guincho, incluindo sistemas de frenagem, fixação e movimentação da carga. Portanto, é imprescindível que as empresas que utilizam guinchos obtenham esse laudo regularmente, não apenas para evitar penalidades, mas também para promover o bem-estar dos trabalhadores.
A realização do laudo não apenas proporciona segurança, mas também demonstra um compromisso com a saúde e segurança no ambiente de trabalho.
O que Diz a NR 12 sobre a Operação de Guinchos de Coluna?
A norma exige que os equipamentos estejam equipados com dispositivos de segurança, como travas de emergência e sistemas de alerta em caso de falha mecânica. Além disso, a NR 11 obriga as empresas a realizar treinamentos regulares com os operadores, garantindo que eles saibam manusear o equipamento corretamente e estejam cientes dos procedimentos de segurança.
Isso é crucial para prevenir acidentes e garantir que todos os envolvidos na operação do guincho estejam preparados para agir em situações de risco.

Como é Realizada a Inspeção para o Laudo de Guincho de Coluna?
A NR 12 foca especificamente na segurança no trabalho em máquinas e equipamentos, e define uma série de regras para o uso seguro dos guinchos de coluna. Ela exige que todos os dispositivos de movimentação e elevação, incluindo guinchos, possuam sistemas automáticos de desligamento em caso de falhas.
Ou seja, o Laudo de Guincho de Coluna atesta que o equipamento segue essas exigências, oferecendo segurança tanto na operação quanto na manutenção do equipamento. O cumprimento dessas normas é vital para criar um ambiente de trabalho seguro e eficiente.
Qual é a Importância do Laudo de Guincho de Coluna para a Segurança?
A execução do Laudo de Guincho de Coluna envolve uma inspeção técnica minuciosa por um profissional qualificado. O processo começa com a avaliação de todos os componentes do guincho, como cabos, polias, sistemas de frenagem e estruturas de sustentação.
Durante a inspeção, o técnico verifica a integridade do equipamento e identifica possíveis desgastes ou falhas que possam comprometer a segurança. Além disso, é realizada a emissão da ART (Anotação de Responsabilidade Técnica), um documento legal que comprova que a inspeção foi realizada por um profissional habilitado.
A partir desse relatório, são geradas recomendações de manutenção e ajustes, se necessários. O laudo final atesta que o guincho de coluna está em conformidade com as normas de segurança e pronto para operação.
Quais são os Benefícios de Realizar o Laudo de Guincho de Coluna?
A emissão do Laudo de Guincho de Coluna é essencial para garantir a segurança dos trabalhadores que operam ou circulam perto desse equipamento. Guinchos de coluna sem inspeção podem apresentar falhas mecânicas, o que aumenta, por conseguinte, o risco de acidentes graves.
O laudo técnico não apenas assegura que o equipamento está em bom estado, mas também é obrigatório para atender às regulamentações trabalhistas e de segurança do trabalho. Empresas que negligenciam essa prática podem enfrentar multas, paralisações ou até ações judiciais.
- Conformidade: O laudo garante que o equipamento segue as normas NR 11 e NR 12;
- Segurança: Reduz o risco de acidentes e protege a integridade dos operadores;
- Economia: A inspeção preventiva evita danos maiores ao equipamento e custos com manutenções emergenciais;
- Regularidade: Cumpre as exigências de órgãos fiscalizadores e evita problemas com auditorias.
Esses benefícios não apenas melhoram a segurança, mas também promovem a eficiência operacional e a reputação da empresa.

Quais Cursos e Treinamentos estão Disponíveis em Operação de Guincho de Coluna?
Além da inspeção e emissão do Laudo de Guincho de Coluna, também oferecemos cursos e treinamentos técnicos voltados para a operação e manutenção de guinchos de coluna, conforme as NR 11 e NR 12. Nossos treinamentos capacitam os operadores para utilizar o equipamento de forma segura e eficiente, minimizando os riscos de acidentes.
Quando Solicitar o Laudo de Guincho de Coluna?
O Laudo de Guincho de Coluna deve ser solicitado sempre que houver a instalação de um novo equipamento, visto que ele é indispensável em fiscalizações de segurança do trabalho, garantindo que o guincho esteja apto para operação sem oferecer riscos.
Qual é a Conclusão?
O Laudo de Guincho de Coluna é, portanto, uma ferramenta vital para garantir a segurança no ambiente de trabalho. Através de inspeções regulares e da conformidade com as normas vigentes, as empresas podem, desse modo, proteger seus trabalhadores e otimizar suas operações.
Portanto, não deixe a segurança ao acaso. Invista na manutenção e na capacitação de sua equipe para garantir um ambiente de trabalho seguro e produtivo. Solicite o Laudo de Guincho de Coluna com nossa equipe especializada!
Referências Normativas
ABNT NBR ISO 29992 – Avaliação dos Resultados dos Serviços de Aprendizagem – Orientação;
ABNT NBR ISO 29993 – Serviço de Aprendizagem fora da Educação Formal – Requisitos de Serviço;
ABNT NBR ISO 29994 – Serviço de Educação e Aprendizagem – Requisitos para Ensinos à Distância;
ABNT NBR ISO 41015 – Facility Management – Influenciando Comportamentos Organizacionais para Melhores Resultados Finais das Instalações;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Complementos
Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.
O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.
Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.
Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;
Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;

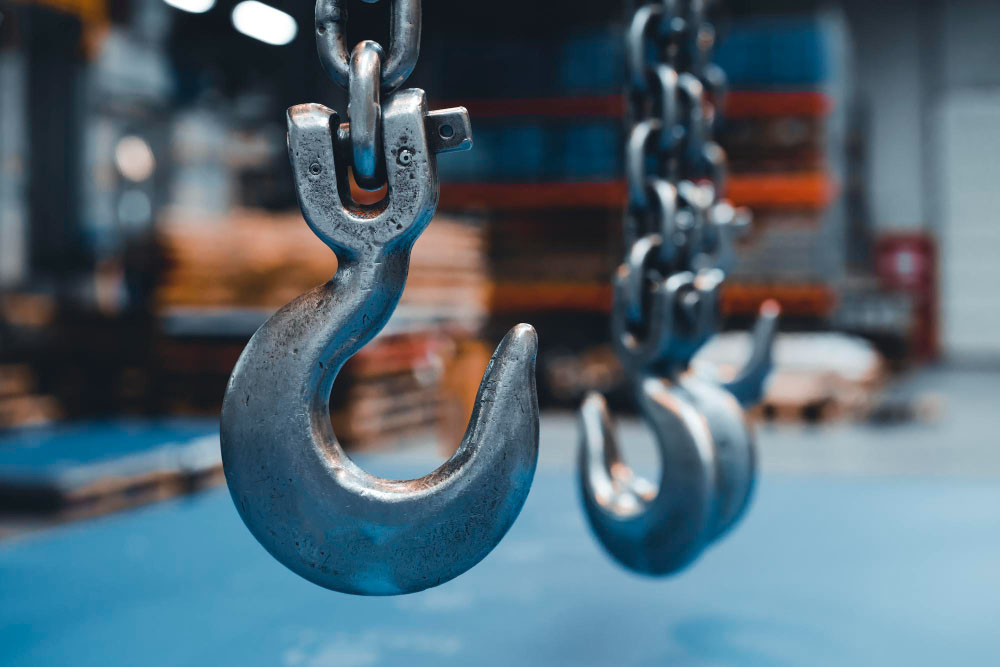

Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.
Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.
Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);
Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.
Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.
Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.
Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;
Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.
Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.
Saiba Mais
Saiba Mais: Laudo de Guincho de Coluna
11.1 Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1 Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos.
11.1.2 Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes.
11.1.3 Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos
de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho.
11.1.3.1 Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas.
11.1.3.2 Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida.
11.1.3.3 Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança.
11.1.4 Os carros manuais para transporte devem possuir protetores das mãos.
11.1.5 Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função.
11.1.6 Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível.
11.1.6.1 O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador.
11.1.7 Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina).

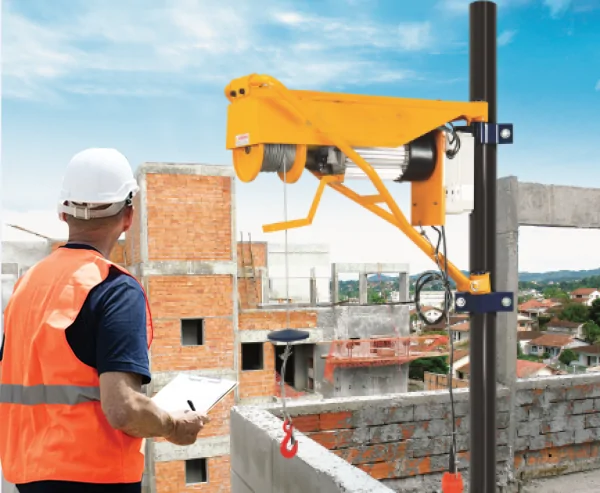

Guincho de coluna
18.10.1.45 Para fins de cumprimento dos dispositivos da NR-18, o guincho de coluna deve atender exclusivamente aos seguintes requisitos:
a) ter capacidade de carga não superior a 500 kg (quinhentos quilos);
b) possuir análise de risco e procedimento operacional;
c) possuir dispositivos adequados para sua fixação, especificados no projeto de instalação;
d) ter seu tambor nivelado para garantir o enrolamento adequado do cabo de aço;
e) possuir proteção para impedir o contato de qualquer parte do corpo do trabalhador com o tambor de enrolamento;
f) possuir comando elétrico por botoeira ou manipulador a cabo, respeitando voltagem máxima de 24V (vinte e quatro volts);
g) possuir botão para parada de emergência.
F: NR 11e 18.
Laudo de Guincho de Coluna : Consulte-nos
1 – URL FOTO: Licensor’s Author: Didgeman – Pixabay.com
2 – URL FOTO: Licensor’s Author: vwalakte – Freepik.com
3 – URL FOTO: Licensor’s Author: fanjinhua – Freepik.com
Escopo do Serviço
Laudo de Guincho de Coluna
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS EM GUINCHO DE COLUNA (GUINDASTE GIRATÓRIO) NR 12, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DA ART
Objetivo
O objetivo deste escopo técnico é descrever as atividades relacionadas à execução da inspeção técnica e ensaios em guinchos de coluna (guindaste giratório) conforme os requisitos da Norma Regulamentadora NR 12, com a elaboração de relatório técnico detalhado e a emissão da Anotação de Responsabilidade Técnica (ART).
Definições
Guincho de Coluna (Guindaste Giratório): Equipamento utilizado para movimentação de cargas, composto por uma estrutura vertical fixa (coluna), braço giratório e mecanismo de elevação.
NR 12: Norma Regulamentadora do Ministério do Trabalho e Emprego (MTE) que estabelece os requisitos mínimos para a segurança no trabalho com máquinas e equipamentos.
Descrição das Atividades
As atividades a serem realizadas incluem, mas não se limitam, aos seguintes itens:
Inspeção Visual
Verificação da condição estrutural do guincho de coluna, incluindo:
Integridade das soldas e conexões.
Análise de possíveis desgastes, corrosão ou danos mecânicos nas peças móveis e fixas.
Inspeção da base de fixação do guincho e do sistema de ancoragem.
Verificação do sistema de comando e controles (botões, alavancas, etc.).
Inspeção de cabos de aço ou outros tipos de cordas utilizadas no processo de içamento.
Ensaios Funcionais
Realização de testes de operação para verificar o funcionamento de todos os mecanismos do guincho, incluindo:
Movimentação do braço giratório.
Teste de subida e descida da carga.
Teste de manobras de elevação em diferentes capacidades de carga.
Verificação do sistema de freios e limitadores de carga.
Teste de todos os sensores de segurança (caso existam).
Verificação dos Sistemas de Segurança
Checagem dos dispositivos de segurança do guincho, como:
Limites de carga.
Dispositivos de parada de emergência.
Sistema de alarme.
Verificação de sinais de advertência e adequação de sinalização de segurança.
Análise de Conformidade com a NR 12
Verificação de que o guincho de coluna está em conformidade com os requisitos da NR 12, incluindo:
Proteções físicas e dispositivos de segurança.
Análise do sistema de controle.
Documentação de manutenção preventiva e corretiva.
Metodologia de Execução
As inspeções serão realizadas por profissionais qualificados, conforme as normas técnicas aplicáveis. Serão utilizados instrumentos de medição e ensaios adequados para garantir a precisão dos testes e medições.
Equipamentos Utilizados
Equipamentos de medição de carga.
Medidores de espessura de cabos e fios.
Testadores de sistema elétrico.
Dispositivos para medição de vibração e alinhamento de eixos.
Procedimentos Operacionais
Realização de testes com o guincho em funcionamento, observando todos os aspectos operacionais e de segurança.
Utilização de cargas padrão para os testes de capacidade.
Testes de operação do guincho sob condições normais e extremas de carga.
Elaboração do Relatório Técnico
O relatório técnico será elaborado com base nas inspeções e ensaios realizados e deverá conter as seguintes informações:
Identificação do Equipamento:
Tipo, modelo, fabricante e capacidade nominal do guincho.
Local de instalação e data da última manutenção.
Metodologia de Inspeção:
Detalhamento dos procedimentos realizados, com a descrição dos testes executados e equipamentos utilizados.
Resultados Obtidos:
Descrição dos resultados dos ensaios e inspeções, com destaque para eventuais falhas ou não conformidades detectadas.
Análise crítica das condições de segurança do guincho.
Recomendações:
Recomendações para reparos, ajustes ou melhorias, se necessário.
Sugestões de ações corretivas e preventivas
Conclusão:
Avaliação geral do estado do guincho e sua adequação às normas de segurança.
Emissão da ART
Após a execução das inspeções e elaboração do relatório técnico, será realizada a emissão da Anotação de Responsabilidade Técnica (ART), conforme exigido pela legislação, com a assinatura do responsável técnico pela execução dos serviços.
Prazos
A execução dos serviços e elaboração do relatório técnico deverá ser concluída em até [inserir prazo] dias úteis a partir da data de início dos trabalhos.
Responsabilidades
Responsável Técnico: O responsável pela execução da inspeção técnica e elaboração do relatório técnico deverá ser um profissional legalmente habilitado, conforme o CREA, com experiência comprovada na área de segurança de máquinas e equipamentos.
Cliente: O cliente deverá disponibilizar as condições necessárias para a realização das inspeções e fornecer todas as informações e documentos relacionados ao guincho de coluna, como histórico de manutenção.
Considerações Finais
Este escopo técnico tem como objetivo garantir que o guincho de coluna esteja operando de maneira segura e em conformidade com as normas vigentes, minimizando riscos à integridade dos trabalhadores e à operação do equipamento.
Anexos
Cópia da ART.
Documentos de manutenção do equipamento.
Laudos e certificados de testes anteriores (se aplicáveis).
Este escopo pode ser ajustado conforme as particularidades do equipamento e as exigências do cliente.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADO:
Testes, ensaios e avaliações quantitativas são pertinentes e necessários em uma inspeção técnica de guinchos de coluna (guindastes giratórios), principalmente para garantir que o equipamento esteja em condições adequadas de operação e em conformidade com as normas de segurança, como a NR 12.
A seguir, descrevo os principais testes, ensaios e avaliações quantitativas que são relevantes para esse tipo de inspeção:
Testes Funcionais
Estes testes visam verificar o desempenho e a operação do guincho de forma prática e quantitativa, a fim de garantir que ele esteja operando dentro dos parâmetros de segurança e eficiência.
Teste de Carga Máxima
Objetivo: Avaliar a capacidade de carga do guincho, verificando se ele consegue levantar a carga máxima para a qual foi projetado sem falhas.
Método: Utilização de um peso conhecido (peso padrão ou carga calibrada) para simular a carga máxima. A carga deve ser levantada até a altura máxima operacional e movida conforme as instruções.
Resultado Esperado: O guincho deve levantar e mover a carga máxima de forma segura, sem sinais de falha ou sobrecarga.
Teste de Carga de Trabalho (Capacidade Operacional)
Objetivo: Verificar o funcionamento do guincho com uma carga representativa, inferior à carga máxima, em condições normais de operação.
Método: A carga deve ser testada em várias posições de elevação, observando a estabilidade do guincho e seu funcionamento contínuo.
Resultado Esperado: O guincho deve operar suavemente e sem problemas, com todos os controles funcionando de maneira precisa.
Teste de Desempenho do Sistema de Freios
Objetivo: Avaliar a eficácia do sistema de freios, garantindo que o guincho seja capaz de parar de maneira segura e controlada.
Método: Testar o guincho com carga, verificando a resposta do sistema de freios ao comando de parada.
Resultado Esperado: O guincho deve parar a carga sem oscilações ou falhas no sistema de frenagem.
Teste de Velocidade de Elevação e Descensão
Objetivo: Avaliar a velocidade de elevação e descensão da carga para garantir que o guincho esteja funcionando dentro dos parâmetros operacionais.
Método: Medir o tempo necessário para elevar ou descer a carga de forma controlada e compará-lo com os valores especificados pelo fabricante.
Resultado Esperado: O guincho deve operar dentro da faixa de tempo e velocidade especificada para as diferentes faixas de carga.
Ensaios Quantitativos
Os ensaios quantitativos são realizados para medir aspectos específicos do equipamento, como a integridade estrutural e a resistência dos componentes, a fim de garantir que o guincho não ofereça riscos operacionais.
Ensaios de Resistência dos Cabos ou Correntes
Objetivo: Verificar a resistência e a condição dos cabos de aço ou correntes utilizadas no guincho.
Método: Medir o diâmetro, a espessura do cabo e realizar a análise visual para detectar desgaste, danos ou fadiga. A resistência dos cabos pode ser testada aplicando cargas progressivas.
Resultado Esperado: O cabo deve resistir à carga de teste sem falhas ou deformações significativas, de acordo com as especificações do fabricante.
Ensaios de Alinhamento e Geometria
Objetivo: Avaliar o alinhamento do sistema de roldanas, eixo e outros componentes móveis do guincho, garantindo que o movimento do braço giratório seja suave e sem obstáculos.
Método: Utilizar instrumentos de medição de precisão, como alinhadores laser ou equipamentos de medição de geometria, para verificar os ângulos e as posições dos componentes móveis.
Resultado Esperado: O guincho deve apresentar alinhamento adequado, com o movimento do braço giratório funcionando de maneira livre e sem interferências.
Avaliação Quantitativa de Segurança
A avaliação quantitativa também envolve a medição de parâmetros relacionados à segurança do equipamento, como os limites de carga e o funcionamento de dispositivos de segurança.
Verificação do Dispositivo de Limitação de Carga
Objetivo: Garantir que o guincho esteja equipado com um dispositivo de limitação de carga funcional, que impeça a sobrecarga.
Método: Realizar o teste de limite de carga, aumentando a carga progressivamente até o ponto de acionamento do dispositivo de segurança.
Resultado Esperado: O dispositivo de limitação de carga deve ativar a parada do equipamento antes de alcançar a sobrecarga.
Medição de Vibração e Ruído
Objetivo: Avaliar se o guincho opera dentro dos níveis aceitáveis de vibração e ruído, para evitar desgaste excessivo e riscos à saúde dos operadores.
Método: Utilizar sensores de vibração e medidores de ruído para avaliar os níveis durante a operação do guincho.
Resultado Esperado: As medições de vibração e ruído devem estar dentro dos limites definidos pelas normas de segurança e pelo fabricante do equipamento.
Avaliação Quantitativa de Condição Estrutural
Além dos testes de funcionamento, é necessário realizar uma avaliação quantitativa da condição estrutural do guincho para garantir que ele não apresente riscos de falha mecânica.
Ensaios Não Destrutivos (END)
Objetivo: Detectar possíveis falhas internas nos componentes estruturais do guincho.
Método: Utilizar técnicas como ultrassom, radiografia ou ensaio de partículas magnéticas para inspecionar a integridade estrutural dos componentes críticos (por exemplo, suportes, base e braço giratório).
Resultado Esperado: Os componentes estruturais devem estar livres de fissuras, corrosão ou qualquer defeito que comprometa a segurança.
Conclusão
Testes, ensaios e avaliações quantitativas são fundamentais para garantir a integridade, segurança e desempenho adequado do guincho de coluna (guindaste giratório). A realização desses testes e a coleta de dados quantitativos permitem não apenas confirmar a conformidade com as normas (como a NR 12), mas também identificar falhas ou necessidades de manutenção antes que possam resultar em incidentes ou acidentes.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
NOTA: É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo de Guincho de Coluna
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo Normativo do Serviço
Laudo de Guincho de Coluna
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS EM GUINCHO DE COLUNA (GUINDASTE GIRATÓRIO) NR 12, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DA ART
Objetivo
O objetivo deste escopo técnico é descrever as atividades relacionadas à execução da inspeção técnica e ensaios em guinchos de coluna (guindaste giratório) conforme os requisitos da Norma Regulamentadora NR 12, com a elaboração de relatório técnico detalhado e a emissão da Anotação de Responsabilidade Técnica (ART).
Definições
Guincho de Coluna (Guindaste Giratório): Equipamento utilizado para movimentação de cargas, composto por uma estrutura vertical fixa (coluna), braço giratório e mecanismo de elevação.
NR 12: Norma Regulamentadora do Ministério do Trabalho e Emprego (MTE) que estabelece os requisitos mínimos para a segurança no trabalho com máquinas e equipamentos.
Descrição das Atividades
As atividades a serem realizadas incluem, mas não se limitam, aos seguintes itens:
Inspeção Visual
Verificação da condição estrutural do guincho de coluna, incluindo:
Integridade das soldas e conexões.
Análise de possíveis desgastes, corrosão ou danos mecânicos nas peças móveis e fixas.
Inspeção da base de fixação do guincho e do sistema de ancoragem.
Verificação do sistema de comando e controles (botões, alavancas, etc.).
Inspeção de cabos de aço ou outros tipos de cordas utilizadas no processo de içamento.
Ensaios Funcionais
Realização de testes de operação para verificar o funcionamento de todos os mecanismos do guincho, incluindo:
Movimentação do braço giratório.
Teste de subida e descida da carga.
Teste de manobras de elevação em diferentes capacidades de carga.
Verificação do sistema de freios e limitadores de carga.
Teste de todos os sensores de segurança (caso existam).
Verificação dos Sistemas de Segurança
Checagem dos dispositivos de segurança do guincho, como:
Limites de carga.
Dispositivos de parada de emergência.
Sistema de alarme.
Verificação de sinais de advertência e adequação de sinalização de segurança.
Análise de Conformidade com a NR 12
Verificação de que o guincho de coluna está em conformidade com os requisitos da NR 12, incluindo:
Proteções físicas e dispositivos de segurança.
Análise do sistema de controle.
Documentação de manutenção preventiva e corretiva.
Metodologia de Execução
As inspeções serão realizadas por profissionais qualificados, conforme as normas técnicas aplicáveis. Serão utilizados instrumentos de medição e ensaios adequados para garantir a precisão dos testes e medições.
Equipamentos Utilizados
Equipamentos de medição de carga.
Medidores de espessura de cabos e fios.
Testadores de sistema elétrico.
Dispositivos para medição de vibração e alinhamento de eixos.
Procedimentos Operacionais
Realização de testes com o guincho em funcionamento, observando todos os aspectos operacionais e de segurança.
Utilização de cargas padrão para os testes de capacidade.
Testes de operação do guincho sob condições normais e extremas de carga.
Elaboração do Relatório Técnico
O relatório técnico será elaborado com base nas inspeções e ensaios realizados e deverá conter as seguintes informações:
Identificação do Equipamento:
Tipo, modelo, fabricante e capacidade nominal do guincho.
Local de instalação e data da última manutenção.
Metodologia de Inspeção:
Detalhamento dos procedimentos realizados, com a descrição dos testes executados e equipamentos utilizados.
Resultados Obtidos:
Descrição dos resultados dos ensaios e inspeções, com destaque para eventuais falhas ou não conformidades detectadas.
Análise crítica das condições de segurança do guincho.
Recomendações:
Recomendações para reparos, ajustes ou melhorias, se necessário.
Sugestões de ações corretivas e preventivas
Conclusão:
Avaliação geral do estado do guincho e sua adequação às normas de segurança.
Emissão da ART
Após a execução das inspeções e elaboração do relatório técnico, será realizada a emissão da Anotação de Responsabilidade Técnica (ART), conforme exigido pela legislação, com a assinatura do responsável técnico pela execução dos serviços.
Prazos
A execução dos serviços e elaboração do relatório técnico deverá ser concluída em até [inserir prazo] dias úteis a partir da data de início dos trabalhos.
Responsabilidades
Responsável Técnico: O responsável pela execução da inspeção técnica e elaboração do relatório técnico deverá ser um profissional legalmente habilitado, conforme o CREA, com experiência comprovada na área de segurança de máquinas e equipamentos.
Cliente: O cliente deverá disponibilizar as condições necessárias para a realização das inspeções e fornecer todas as informações e documentos relacionados ao guincho de coluna, como histórico de manutenção.
Considerações Finais
Este escopo técnico tem como objetivo garantir que o guincho de coluna esteja operando de maneira segura e em conformidade com as normas vigentes, minimizando riscos à integridade dos trabalhadores e à operação do equipamento.
Anexos
Cópia da ART.
Documentos de manutenção do equipamento.
Laudos e certificados de testes anteriores (se aplicáveis).
Este escopo pode ser ajustado conforme as particularidades do equipamento e as exigências do cliente.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADO:
Testes, ensaios e avaliações quantitativas são pertinentes e necessários em uma inspeção técnica de guinchos de coluna (guindastes giratórios), principalmente para garantir que o equipamento esteja em condições adequadas de operação e em conformidade com as normas de segurança, como a NR 12.
A seguir, descrevo os principais testes, ensaios e avaliações quantitativas que são relevantes para esse tipo de inspeção:
Testes Funcionais
Estes testes visam verificar o desempenho e a operação do guincho de forma prática e quantitativa, a fim de garantir que ele esteja operando dentro dos parâmetros de segurança e eficiência.
Teste de Carga Máxima
Objetivo: Avaliar a capacidade de carga do guincho, verificando se ele consegue levantar a carga máxima para a qual foi projetado sem falhas.
Método: Utilização de um peso conhecido (peso padrão ou carga calibrada) para simular a carga máxima. A carga deve ser levantada até a altura máxima operacional e movida conforme as instruções.
Resultado Esperado: O guincho deve levantar e mover a carga máxima de forma segura, sem sinais de falha ou sobrecarga.
Teste de Carga de Trabalho (Capacidade Operacional)
Objetivo: Verificar o funcionamento do guincho com uma carga representativa, inferior à carga máxima, em condições normais de operação.
Método: A carga deve ser testada em várias posições de elevação, observando a estabilidade do guincho e seu funcionamento contínuo.
Resultado Esperado: O guincho deve operar suavemente e sem problemas, com todos os controles funcionando de maneira precisa.
Teste de Desempenho do Sistema de Freios
Objetivo: Avaliar a eficácia do sistema de freios, garantindo que o guincho seja capaz de parar de maneira segura e controlada.
Método: Testar o guincho com carga, verificando a resposta do sistema de freios ao comando de parada.
Resultado Esperado: O guincho deve parar a carga sem oscilações ou falhas no sistema de frenagem.
Teste de Velocidade de Elevação e Descensão
Objetivo: Avaliar a velocidade de elevação e descensão da carga para garantir que o guincho esteja funcionando dentro dos parâmetros operacionais.
Método: Medir o tempo necessário para elevar ou descer a carga de forma controlada e compará-lo com os valores especificados pelo fabricante.
Resultado Esperado: O guincho deve operar dentro da faixa de tempo e velocidade especificada para as diferentes faixas de carga.
Ensaios Quantitativos
Os ensaios quantitativos são realizados para medir aspectos específicos do equipamento, como a integridade estrutural e a resistência dos componentes, a fim de garantir que o guincho não ofereça riscos operacionais.
Ensaios de Resistência dos Cabos ou Correntes
Objetivo: Verificar a resistência e a condição dos cabos de aço ou correntes utilizadas no guincho.
Método: Medir o diâmetro, a espessura do cabo e realizar a análise visual para detectar desgaste, danos ou fadiga. A resistência dos cabos pode ser testada aplicando cargas progressivas.
Resultado Esperado: O cabo deve resistir à carga de teste sem falhas ou deformações significativas, de acordo com as especificações do fabricante.
Ensaios de Alinhamento e Geometria
Objetivo: Avaliar o alinhamento do sistema de roldanas, eixo e outros componentes móveis do guincho, garantindo que o movimento do braço giratório seja suave e sem obstáculos.
Método: Utilizar instrumentos de medição de precisão, como alinhadores laser ou equipamentos de medição de geometria, para verificar os ângulos e as posições dos componentes móveis.
Resultado Esperado: O guincho deve apresentar alinhamento adequado, com o movimento do braço giratório funcionando de maneira livre e sem interferências.
Avaliação Quantitativa de Segurança
A avaliação quantitativa também envolve a medição de parâmetros relacionados à segurança do equipamento, como os limites de carga e o funcionamento de dispositivos de segurança.
Verificação do Dispositivo de Limitação de Carga
Objetivo: Garantir que o guincho esteja equipado com um dispositivo de limitação de carga funcional, que impeça a sobrecarga.
Método: Realizar o teste de limite de carga, aumentando a carga progressivamente até o ponto de acionamento do dispositivo de segurança.
Resultado Esperado: O dispositivo de limitação de carga deve ativar a parada do equipamento antes de alcançar a sobrecarga.
Medição de Vibração e Ruído
Objetivo: Avaliar se o guincho opera dentro dos níveis aceitáveis de vibração e ruído, para evitar desgaste excessivo e riscos à saúde dos operadores.
Método: Utilizar sensores de vibração e medidores de ruído para avaliar os níveis durante a operação do guincho.
Resultado Esperado: As medições de vibração e ruído devem estar dentro dos limites definidos pelas normas de segurança e pelo fabricante do equipamento.
Avaliação Quantitativa de Condição Estrutural
Além dos testes de funcionamento, é necessário realizar uma avaliação quantitativa da condição estrutural do guincho para garantir que ele não apresente riscos de falha mecânica.
Ensaios Não Destrutivos (END)
Objetivo: Detectar possíveis falhas internas nos componentes estruturais do guincho.
Método: Utilizar técnicas como ultrassom, radiografia ou ensaio de partículas magnéticas para inspecionar a integridade estrutural dos componentes críticos (por exemplo, suportes, base e braço giratório).
Resultado Esperado: Os componentes estruturais devem estar livres de fissuras, corrosão ou qualquer defeito que comprometa a segurança.
Conclusão
Testes, ensaios e avaliações quantitativas são fundamentais para garantir a integridade, segurança e desempenho adequado do guincho de coluna (guindaste giratório). A realização desses testes e a coleta de dados quantitativos permitem não apenas confirmar a conformidade com as normas (como a NR 12), mas também identificar falhas ou necessidades de manutenção antes que possam resultar em incidentes ou acidentes.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
NOTA: É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo de Guincho de Coluna
Referências Normativas
Laudo de Guincho de Coluna
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento Riscos Ocupacionais
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais; NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção;
ABNT NBR ISO 4309 – Equipamentos de movimentação de carga – Cabos de aço – Cuidados, manutenção, instalação, inspeção e descarte;
ABNT NBR ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo de Guincho de Coluna
Validade
Laudo de Guincho de Coluna
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Guincho de Coluna
Complementos
Laudo de Guincho de Coluna
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Outros elementos quando pertinentes e contratado:
Porte das instalações;
Segurança no içamento e movimentação de cargas;
Noções técnicas de Amarração de Cargas;
Avaliação prática com movimentação de cargas;
Características técnicas de funcionamento do Guincho de Coluna ou Guincho Giratório;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Adequação às recomendações do fabricante;
Documentação referente ao transporte vertical de carga;
Histórico de laudos de conformidade;
Validade das vistorias, laudos, prontuários;
Procedimentos Ocupacionais aos quais o equipamento é submetido;
Aptidão dos profissionais operadores;
Sinalização do local de trabalho;
Segurança no Içamento de materiais em obras;
Segurança na elevação de materiais em regime contínuo;
Utilização adequada em pequenos edifícios;
Checagem dos itens de segurança;
Equipamentos de Proteção individual e coletiva;
Conformidade do sistema de amarração de cargas;
Funcionamento sob condições climáticas adversas;
Medidas, Manuseio, Inspeção, Colocação e Lubrificação;
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Laudo de Guincho de Coluna
Saiba Mais
Saiba Mais: Laudo de Guincho de Coluna
11.1 Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1 Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos.
11.1.2 Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes.
11.1.3 Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos
de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho.
11.1.3.1 Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas.
11.1.3.2 Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida.
11.1.3.3 Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança.
11.1.4 Os carros manuais para transporte devem possuir protetores das mãos.
11.1.5 Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função.
11.1.6 Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível.
11.1.6.1 O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador.
11.1.7 Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina).
Guincho de coluna
18.10.1.45 Para fins de cumprimento dos dispositivos da NR-18, o guincho de coluna deve atender exclusivamente aos seguintes requisitos:
a) ter capacidade de carga não superior a 500 kg (quinhentos quilos);
b) possuir análise de risco e procedimento operacional;
c) possuir dispositivos adequados para sua fixação, especificados no projeto de instalação;
d) ter seu tambor nivelado para garantir o enrolamento adequado do cabo de aço;
e) possuir proteção para impedir o contato de qualquer parte do corpo do trabalhador com o tambor de enrolamento;
f) possuir comando elétrico por botoeira ou manipulador a cabo, respeitando voltagem máxima de 24V (vinte e quatro volts);
g) possuir botão para parada de emergência.
F: NR 11e 18.
Laudo de Guincho de Coluna : Consulte-nos

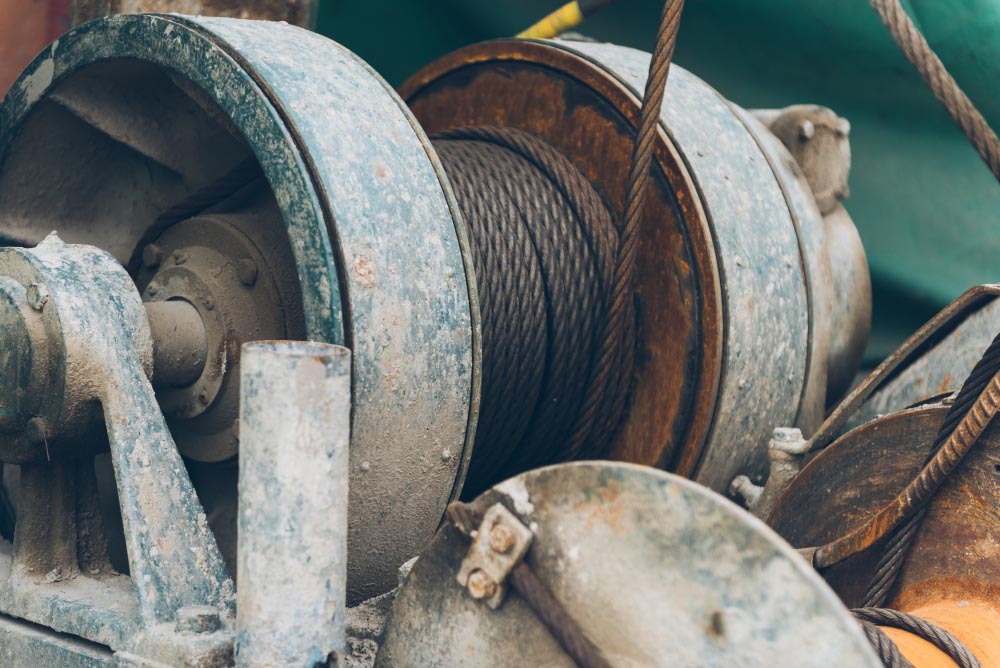

1 – URL FOTO: Licensor’s Author: Didgeman – Pixabay.com
2 – URL FOTO: Licensor’s Author: vwalakte – Freepik.com
3 – URL FOTO: Licensor’s Author: fanjinhua – Freepik.com
Escopo do Serviço
Laudo de Guincho de Coluna
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS EM GUINCHO DE COLUNA (GUINDASTE GIRATÓRIO) NR 12, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DA ART
Objetivo
O objetivo deste escopo técnico é descrever as atividades relacionadas à execução da inspeção técnica e ensaios em guinchos de coluna (guindaste giratório) conforme os requisitos da Norma Regulamentadora NR 12, com a elaboração de relatório técnico detalhado e a emissão da Anotação de Responsabilidade Técnica (ART).
Definições
Guincho de Coluna (Guindaste Giratório): Equipamento utilizado para movimentação de cargas, composto por uma estrutura vertical fixa (coluna), braço giratório e mecanismo de elevação.
NR 12: Norma Regulamentadora do Ministério do Trabalho e Emprego (MTE) que estabelece os requisitos mínimos para a segurança no trabalho com máquinas e equipamentos.
Descrição das Atividades
As atividades a serem realizadas incluem, mas não se limitam, aos seguintes itens:
Inspeção Visual
Verificação da condição estrutural do guincho de coluna, incluindo:
Integridade das soldas e conexões.
Análise de possíveis desgastes, corrosão ou danos mecânicos nas peças móveis e fixas.
Inspeção da base de fixação do guincho e do sistema de ancoragem.
Verificação do sistema de comando e controles (botões, alavancas, etc.).
Inspeção de cabos de aço ou outros tipos de cordas utilizadas no processo de içamento.
Ensaios Funcionais
Realização de testes de operação para verificar o funcionamento de todos os mecanismos do guincho, incluindo:
Movimentação do braço giratório.
Teste de subida e descida da carga.
Teste de manobras de elevação em diferentes capacidades de carga.
Verificação do sistema de freios e limitadores de carga.
Teste de todos os sensores de segurança (caso existam).
Verificação dos Sistemas de Segurança
Checagem dos dispositivos de segurança do guincho, como:
Limites de carga.
Dispositivos de parada de emergência.
Sistema de alarme.
Verificação de sinais de advertência e adequação de sinalização de segurança.
Análise de Conformidade com a NR 12
Verificação de que o guincho de coluna está em conformidade com os requisitos da NR 12, incluindo:
Proteções físicas e dispositivos de segurança.
Análise do sistema de controle.
Documentação de manutenção preventiva e corretiva.
Metodologia de Execução
As inspeções serão realizadas por profissionais qualificados, conforme as normas técnicas aplicáveis. Serão utilizados instrumentos de medição e ensaios adequados para garantir a precisão dos testes e medições.
Equipamentos Utilizados
Equipamentos de medição de carga.
Medidores de espessura de cabos e fios.
Testadores de sistema elétrico.
Dispositivos para medição de vibração e alinhamento de eixos.
Procedimentos Operacionais
Realização de testes com o guincho em funcionamento, observando todos os aspectos operacionais e de segurança.
Utilização de cargas padrão para os testes de capacidade.
Testes de operação do guincho sob condições normais e extremas de carga.
Elaboração do Relatório Técnico
O relatório técnico será elaborado com base nas inspeções e ensaios realizados e deverá conter as seguintes informações:
Identificação do Equipamento:
Tipo, modelo, fabricante e capacidade nominal do guincho.
Local de instalação e data da última manutenção.
Metodologia de Inspeção:
Detalhamento dos procedimentos realizados, com a descrição dos testes executados e equipamentos utilizados.
Resultados Obtidos:
Descrição dos resultados dos ensaios e inspeções, com destaque para eventuais falhas ou não conformidades detectadas.
Análise crítica das condições de segurança do guincho.
Recomendações:
Recomendações para reparos, ajustes ou melhorias, se necessário.
Sugestões de ações corretivas e preventivas
Conclusão:
Avaliação geral do estado do guincho e sua adequação às normas de segurança.
Emissão da ART
Após a execução das inspeções e elaboração do relatório técnico, será realizada a emissão da Anotação de Responsabilidade Técnica (ART), conforme exigido pela legislação, com a assinatura do responsável técnico pela execução dos serviços.
Prazos
A execução dos serviços e elaboração do relatório técnico deverá ser concluída em até [inserir prazo] dias úteis a partir da data de início dos trabalhos.
Responsabilidades
Responsável Técnico: O responsável pela execução da inspeção técnica e elaboração do relatório técnico deverá ser um profissional legalmente habilitado, conforme o CREA, com experiência comprovada na área de segurança de máquinas e equipamentos.
Cliente: O cliente deverá disponibilizar as condições necessárias para a realização das inspeções e fornecer todas as informações e documentos relacionados ao guincho de coluna, como histórico de manutenção.
Considerações Finais
Este escopo técnico tem como objetivo garantir que o guincho de coluna esteja operando de maneira segura e em conformidade com as normas vigentes, minimizando riscos à integridade dos trabalhadores e à operação do equipamento.
Anexos
Cópia da ART.
Documentos de manutenção do equipamento.
Laudos e certificados de testes anteriores (se aplicáveis).
Este escopo pode ser ajustado conforme as particularidades do equipamento e as exigências do cliente.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADO:
Testes, ensaios e avaliações quantitativas são pertinentes e necessários em uma inspeção técnica de guinchos de coluna (guindastes giratórios), principalmente para garantir que o equipamento esteja em condições adequadas de operação e em conformidade com as normas de segurança, como a NR 12.
A seguir, descrevo os principais testes, ensaios e avaliações quantitativas que são relevantes para esse tipo de inspeção:
Testes Funcionais
Estes testes visam verificar o desempenho e a operação do guincho de forma prática e quantitativa, a fim de garantir que ele esteja operando dentro dos parâmetros de segurança e eficiência.
Teste de Carga Máxima
Objetivo: Avaliar a capacidade de carga do guincho, verificando se ele consegue levantar a carga máxima para a qual foi projetado sem falhas.
Método: Utilização de um peso conhecido (peso padrão ou carga calibrada) para simular a carga máxima. A carga deve ser levantada até a altura máxima operacional e movida conforme as instruções.
Resultado Esperado: O guincho deve levantar e mover a carga máxima de forma segura, sem sinais de falha ou sobrecarga.
Teste de Carga de Trabalho (Capacidade Operacional)
Objetivo: Verificar o funcionamento do guincho com uma carga representativa, inferior à carga máxima, em condições normais de operação.
Método: A carga deve ser testada em várias posições de elevação, observando a estabilidade do guincho e seu funcionamento contínuo.
Resultado Esperado: O guincho deve operar suavemente e sem problemas, com todos os controles funcionando de maneira precisa.
Teste de Desempenho do Sistema de Freios
Objetivo: Avaliar a eficácia do sistema de freios, garantindo que o guincho seja capaz de parar de maneira segura e controlada.
Método: Testar o guincho com carga, verificando a resposta do sistema de freios ao comando de parada.
Resultado Esperado: O guincho deve parar a carga sem oscilações ou falhas no sistema de frenagem.
Teste de Velocidade de Elevação e Descensão
Objetivo: Avaliar a velocidade de elevação e descensão da carga para garantir que o guincho esteja funcionando dentro dos parâmetros operacionais.
Método: Medir o tempo necessário para elevar ou descer a carga de forma controlada e compará-lo com os valores especificados pelo fabricante.
Resultado Esperado: O guincho deve operar dentro da faixa de tempo e velocidade especificada para as diferentes faixas de carga.
Ensaios Quantitativos
Os ensaios quantitativos são realizados para medir aspectos específicos do equipamento, como a integridade estrutural e a resistência dos componentes, a fim de garantir que o guincho não ofereça riscos operacionais.
Ensaios de Resistência dos Cabos ou Correntes
Objetivo: Verificar a resistência e a condição dos cabos de aço ou correntes utilizadas no guincho.
Método: Medir o diâmetro, a espessura do cabo e realizar a análise visual para detectar desgaste, danos ou fadiga. A resistência dos cabos pode ser testada aplicando cargas progressivas.
Resultado Esperado: O cabo deve resistir à carga de teste sem falhas ou deformações significativas, de acordo com as especificações do fabricante.
Ensaios de Alinhamento e Geometria
Objetivo: Avaliar o alinhamento do sistema de roldanas, eixo e outros componentes móveis do guincho, garantindo que o movimento do braço giratório seja suave e sem obstáculos.
Método: Utilizar instrumentos de medição de precisão, como alinhadores laser ou equipamentos de medição de geometria, para verificar os ângulos e as posições dos componentes móveis.
Resultado Esperado: O guincho deve apresentar alinhamento adequado, com o movimento do braço giratório funcionando de maneira livre e sem interferências.
Avaliação Quantitativa de Segurança
A avaliação quantitativa também envolve a medição de parâmetros relacionados à segurança do equipamento, como os limites de carga e o funcionamento de dispositivos de segurança.
Verificação do Dispositivo de Limitação de Carga
Objetivo: Garantir que o guincho esteja equipado com um dispositivo de limitação de carga funcional, que impeça a sobrecarga.
Método: Realizar o teste de limite de carga, aumentando a carga progressivamente até o ponto de acionamento do dispositivo de segurança.
Resultado Esperado: O dispositivo de limitação de carga deve ativar a parada do equipamento antes de alcançar a sobrecarga.
Medição de Vibração e Ruído
Objetivo: Avaliar se o guincho opera dentro dos níveis aceitáveis de vibração e ruído, para evitar desgaste excessivo e riscos à saúde dos operadores.
Método: Utilizar sensores de vibração e medidores de ruído para avaliar os níveis durante a operação do guincho.
Resultado Esperado: As medições de vibração e ruído devem estar dentro dos limites definidos pelas normas de segurança e pelo fabricante do equipamento.
Avaliação Quantitativa de Condição Estrutural
Além dos testes de funcionamento, é necessário realizar uma avaliação quantitativa da condição estrutural do guincho para garantir que ele não apresente riscos de falha mecânica.
Ensaios Não Destrutivos (END)
Objetivo: Detectar possíveis falhas internas nos componentes estruturais do guincho.
Método: Utilizar técnicas como ultrassom, radiografia ou ensaio de partículas magnéticas para inspecionar a integridade estrutural dos componentes críticos (por exemplo, suportes, base e braço giratório).
Resultado Esperado: Os componentes estruturais devem estar livres de fissuras, corrosão ou qualquer defeito que comprometa a segurança.
Conclusão
Testes, ensaios e avaliações quantitativas são fundamentais para garantir a integridade, segurança e desempenho adequado do guincho de coluna (guindaste giratório). A realização desses testes e a coleta de dados quantitativos permitem não apenas confirmar a conformidade com as normas (como a NR 12), mas também identificar falhas ou necessidades de manutenção antes que possam resultar em incidentes ou acidentes.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
NOTA: É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo de Guincho de Coluna
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo do Serviço
Substituir:
Fonte:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Validade
Laudo de Guincho de Coluna
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Guincho de Coluna
Complementos
Laudo de Guincho de Coluna
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Outros elementos quando pertinentes e contratado:
Porte das instalações;
Segurança no içamento e movimentação de cargas;
Noções técnicas de Amarração de Cargas;
Avaliação prática com movimentação de cargas;
Características técnicas de funcionamento do Guincho de Coluna ou Guincho Giratório;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Adequação às recomendações do fabricante;
Documentação referente ao transporte vertical de carga;
Histórico de laudos de conformidade;
Validade das vistorias, laudos, prontuários;
Procedimentos Ocupacionais aos quais o equipamento é submetido;
Aptidão dos profissionais operadores;
Sinalização do local de trabalho;
Segurança no Içamento de materiais em obras;
Segurança na elevação de materiais em regime contínuo;
Utilização adequada em pequenos edifícios;
Checagem dos itens de segurança;
Equipamentos de Proteção individual e coletiva;
Conformidade do sistema de amarração de cargas;
Funcionamento sob condições climáticas adversas;
Medidas, Manuseio, Inspeção, Colocação e Lubrificação;
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Laudo de Guincho de Coluna
Saiba Mais
Saiba Mais: Laudo de Guincho de Coluna
11.1 Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1 Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos.
11.1.2 Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes.
11.1.3 Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos
de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho.
11.1.3.1 Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas.
11.1.3.2 Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida.
11.1.3.3 Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança.
11.1.4 Os carros manuais para transporte devem possuir protetores das mãos.
11.1.5 Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função.
11.1.6 Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível.
11.1.6.1 O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador.
11.1.7 Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina).
Guincho de coluna
18.10.1.45 Para fins de cumprimento dos dispositivos da NR-18, o guincho de coluna deve atender exclusivamente aos seguintes requisitos:
a) ter capacidade de carga não superior a 500 kg (quinhentos quilos);
b) possuir análise de risco e procedimento operacional;
c) possuir dispositivos adequados para sua fixação, especificados no projeto de instalação;
d) ter seu tambor nivelado para garantir o enrolamento adequado do cabo de aço;
e) possuir proteção para impedir o contato de qualquer parte do corpo do trabalhador com o tambor de enrolamento;
f) possuir comando elétrico por botoeira ou manipulador a cabo, respeitando voltagem máxima de 24V (vinte e quatro volts);
g) possuir botão para parada de emergência.
F: NR 11e 18.
Laudo de Guincho de Coluna : Consulte-nos
1 – URL FOTO: Licensor’s Author: Didgeman – Pixabay.com
2 – URL FOTO: Licensor’s Author: vwalakte – Freepik.com
3 – URL FOTO: Licensor’s Author: fanjinhua – Freepik.com
Escopo do Serviço
Substituir:
Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Testes e ensaios quando contratado e pertinentes:
Outros elementos quando contratado e pertinentes:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Referências Normativas
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
