Nome Técnico: EXECUÇÃO DE ANÁLISE TÉCNICA E ENSAIOS EM CONCRETO, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DA ART
Referência: 216183
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
O Laudo de Concreto é, portanto, um documento técnico que apresenta uma análise detalhada sobre as características e a qualidade de uma estrutura ou peça de concreto. Normalmente, engenheiros civis ou técnicos especializados realizam esse tipo de laudo para verificar, assim, se o concreto atende tanto às especificações do projeto quanto às normas de segurança vigentes. Assim, esse laudo assegura que a resistência e a durabilidade do concreto estão adequadas ao uso pretendido em obras de construção civil. Dessa forma, emitir um laudo de concreto torna-se uma etapa importante para garantir a segurança e a longevidade das construções, assegurando que a estrutura suporta as cargas e as condições de uso previstas.
Além disso, os ensaios de concreto verificam suas propriedades e garantem que ele atende aos requisitos de qualidade e segurança necessários para a construção civil.
Esses testes são, portanto, fundamentais para gerar laudos técnicos que certificam a conformidade do material com as normas e padrões estabelecidos.
O que são Laudo de Concreto?
Ensaios de concreto são, portanto, testes e análises realizados em amostras de concreto, tanto no estado fresco quanto endurecido, com o objetivo de avaliar, assim, suas características físicas, químicas e mecânicas. Dessa forma, esses ensaios ajudam a determinar se o concreto está adequado para a aplicação pretendida em uma construção ou estrutura.
Por que são feitos os Laudo de Concreto?
Avaliar a qualidade do concreto: garantir que ele atenda às especificações de resistência e durabilidade;
Assegurar a segurança estrutural: garantir que as propriedades do concreto suportem as cargas e condições a que será submetido;
Monitorar a conformidade com as normas técnicas: seguir normas como a ABNT NBR 5739, NBR 8522, entre outras;
Diagnosticar falhas: identificar possíveis defeitos, falhas ou deterioração no concreto ao longo do tempo.
Quando e onde são realizados Laudo de Concreto?
Na usina de concreto: antes de enviar o concreto para a obra, testes podem ser feitos para garantir a qualidade do material;

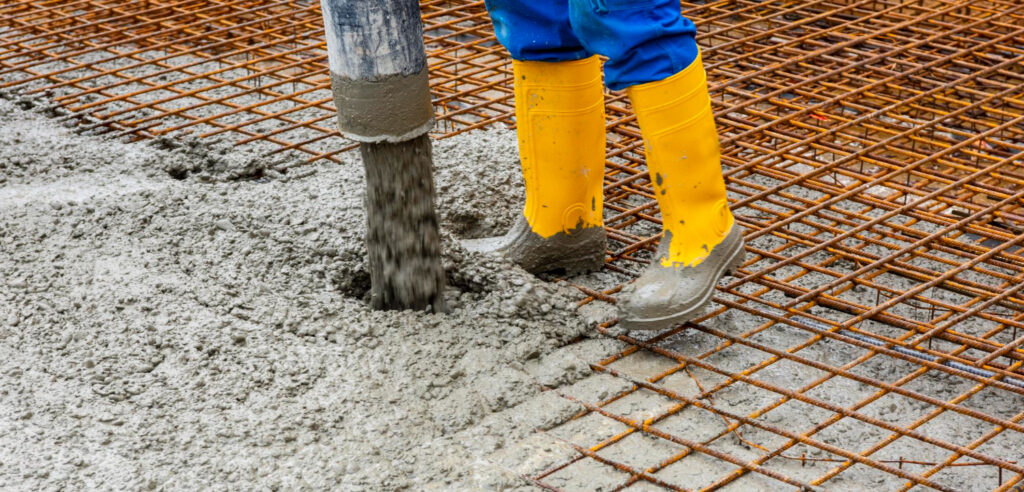

No canteiro de obras: ensaios em amostras frescas, como o teste de abatimento (slump test), são feitos logo após a mistura e antes do concreto ser moldado na estrutura;
Durante a execução da obra: ensaios periódicos são realizados para monitorar a resistência e outras propriedades;
Após a conclusão da obra: para avaliar a durabilidade e resistência do concreto já endurecido, especialmente em casos de inspeção e manutenção.
Como são realizados os ensaios?
Os Laudo de Concreto seguem procedimentos rigorosos, geralmente de acordo com normas técnicas, para garantir a precisão dos resultados. Cada tipo de ensaio requer equipamentos específicos e, em muitos casos, um laboratório especializado.
Quanto custam e qual o tempo necessário?
O custo e o tempo variam conforme o tipo de ensaio e a complexidade do teste. Ensaios simples, como o slump test, são rápidos e de custo relativamente baixo, enquanto ensaios mais complexos, como a determinação da resistência à compressão, podem demorar semanas para fornecer resultados, considerando o tempo de cura do concreto.
Para que servem os Laudos de Concreto?
Garantir a conformidade com as especificações e normas de construção;
Prevenir falhas estruturais e, consequentemente, acidentes e problemas de durabilidade;
Auxiliar no controle de qualidade da produção e aplicação do concreto;
Analisar patologias em estruturas de concreto existentes para manutenção ou reforço.
Quais são Tipos de ensaios de concreto?
Ensaio de Consistência (Slump Test)
Objetivo: Verificar a trabalhabilidade do concreto fresco.
Método: Mede a queda (abatimento) do concreto após a remoção de um molde em formato de tronco de cone.
Ensaio de Resistência à Compressão
Objetivo: Determinar a resistência mecânica do concreto endurecido.
Método: Compressão de corpos de prova cilíndricos ou cúbicos até a ruptura.
Ensaio de Resistência à Tração na Flexão
Objetivo: Avaliar a resistência do concreto quando submetido a esforços de tração.
Método: Carga aplicada na extremidade de uma viga até a ruptura.
Ensaio de Permeabilidade
Objetivo: Determinar a capacidade do concreto de resistir à penetração de água.
Método: Teste de imersão ou aplicação de pressão para avaliar a permeabilidade do concreto.
Ensaio de Carbonatação
Objetivo: Identificar a profundidade de carbonatação, que pode enfraquecer a armadura do concreto.
Método: Aplicação de uma solução indicadora de fenolftaleína para detectar o pH do concreto.
Ensaio de Ultrassom
Objetivo: Avaliar a uniformidade e detectar fissuras internas no concreto.
Método: Ondas ultrassônicas aplicadas na estrutura para medir a velocidade de propagação.
Ensaio de Extração (Pull-Out)
Objetivo: Determinar a resistência de aderência entre o concreto e as armaduras.
Método: Extração de barras de aço embutidas no concreto.
Ensaio de Resistência à Aderência (Pull-Off)
Objetivo: Medir a aderência entre o concreto e revestimentos.
Método: Aplicação de tração para romper a superfície de aderência.
Como são realizados os laudos de ensaios de concreto?
Engenheiros e técnicos realizam, portanto, laudos de ensaios de concreto por meio de uma série de testes laboratoriais e de campo, avaliando as propriedades do concreto em diferentes estágios (fresco e endurecido). Além disso, esses ensaios seguem rigorosamente as normas técnicas e garantem que o concreto atende aos requisitos de resistência, durabilidade e qualidade especificados no projeto. Esses laudos são, portanto, essenciais para garantir a segurança estrutural e a durabilidade das construções, fornecendo, assim, uma análise rigorosa da qualidade do concreto e ajudando a identificar problemas, além de tomar medidas preventivas ou corretivas. Profissionais coletam as amostras em momentos específicos, geralmente logo após o lançamento ou transporte do concreto para a obra. Para concretos endurecidos, pode ser necessário extrair corpos de prova diretamente da estrutura (testes de extração).
Confecção e Cura dos Corpos de Prova
Primeiramente, profissionais moldam as amostras coletadas em corpos de prova cilíndricos (geralmente 10×20 cm ou 15×30 cm) e, em seguida, as mantêm sob condições controladas de cura até os dias de teste. Esse processo, portanto, garante que as amostras representem fielmente o concreto utilizado na obra.

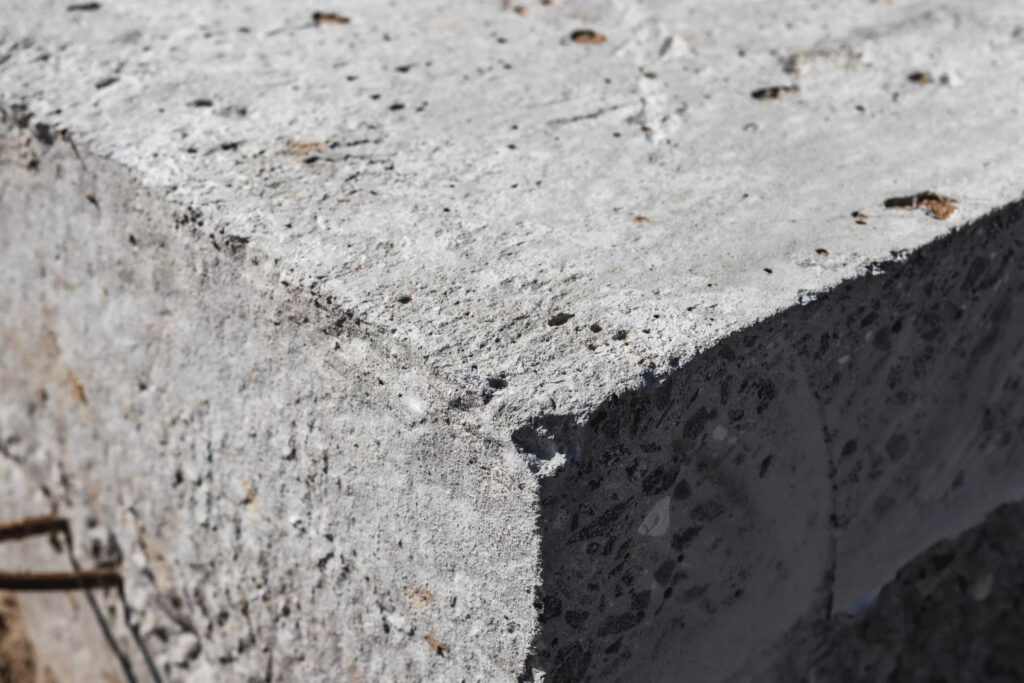

Ensaios no Concreto Endurecido
Após o período de cura (geralmente 7, 28 ou 90 dias), os engenheiros realizam ensaios para avaliar a resistência e durabilidade do concreto. Os principais ensaios são:
Ensaio de Resistência à Compressão: Teste mais comum, onde o corpo de prova é submetido a uma carga de compressão até sua ruptura para medir a resistência.
Ensaio de Tração por Compressão Diametral: Avalia a resistência do concreto à tração indireta, importante para determinar a capacidade do concreto de resistir a forças de tração.
Absorção de Água e Índice de Vazios: Verifica a porosidade do concreto, um indicador de sua durabilidade e resistência a agentes externos.
Carbonatação e Permeabilidade: Ensaios para avaliar a resistência do concreto ao ataque de substâncias agressivas e ao intemperismo.
Análise dos Resultados e Emissão do Laudo
Eles comparam, então, os dados obtidos nos ensaios com as especificações de projeto e com as normas técnicas para verificar a conformidade. Além disso, o laudo deve conter uma análise técnica dos resultados, comparando-os com os padrões de segurança e qualidade. Caso o concreto esteja fora dos padrões, o laudo, então, inclui recomendações para reparos ou ajustes na estrutura. Por fim, o documento final apresenta uma descrição detalhada do processo de amostragem, ensaios realizados, resultados obtidos e conclusões.
Substituir:
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas .
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos;
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
CBO – (Código Brasileiro de Ocupação)
Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100% EAD (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a Portaria SEPRT n.º 915, de 30 de julho de 2019 – NR 01 – Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Laudo de Concreto:
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
OBJETIVO
Este escopo visa detalhar os procedimentos necessários para a execução de análise técnica e ensaios em concreto, incluindo a elaboração de um relatório técnico que contemple os resultados obtidos, interpretações e conclusões, e a emissão da Anotação de Responsabilidade Técnica (ART).
SERVIÇOS A SEREM EXECUTADOS
Coleta de Amostras de Concreto
Coleta de amostras de concreto no local da obra conforme NBR 7680 (ou outra norma aplicável), garantindo representatividade e qualidade das amostras.
Identificação e registro das amostras, com etiquetas de rastreamento.
Ensaios de Laboratório
Ensaios de Resistência à Compressão:
Realização do ensaio de resistência à compressão em corpos de prova de acordo com a NBR 5739.
Determinação da resistência do concreto em diferentes idades (3, 7, 28 dias ou conforme solicitado).
Ensaios de Absorção e Porosidade:
Realização de ensaios de absorção de água e porosidade para análise das características de durabilidade do concreto (NBR 9778).
Ensaios de Tração por Compressão Diametral (opcional):
Realização de ensaios de tração, caso solicitado, para complementar a análise estrutural (NBR 7222).
Análise Química (se necessário):
Análise de composição química do concreto (presença de cloretos, sulfatos e outros compostos que possam comprometer a durabilidade).
Análise Técnica dos Resultados
Avaliação dos resultados dos ensaios em comparação com as normas técnicas aplicáveis.
Identificação de possíveis patologias e suas causas.
Verificação da conformidade dos resultados obtidos com os requisitos especificados em projeto e em normas de desempenho.
Elaboração do Relatório Técnico
Estrutura do relatório:
Introdução e objetivos do trabalho;
Metodologia aplicada;
Descrição dos procedimentos de coleta e ensaios realizados;
Resultados dos ensaios;
Interpretação dos resultados;
Conclusão e recomendações;
Formatação conforme normas técnicas e requisitos do cliente.
Emissão da Anotação de Responsabilidade Técnica (ART)
Preenchimento e emissão da ART, registrando a responsabilidade técnica pelos ensaios realizados e análise emitida.
PRAZOS
Prazo para Coleta e Ensaios: Após a solicitação e autorização para início dos serviços.
Entrega do Relatório Técnico: Após a finalização dos ensaios.
Emissão da ART: Simultânea à entrega do relatório técnico.
RECURSOS NECESSÁRIOS
Recursos Humanos:
Engenheiro Civil ou Tecnólogo com experiência em ensaios de concreto e análise técnica.
Técnico de Laboratório qualificado para a execução dos ensaios.
Equipamentos e Ferramentas:
Prensa hidráulica para ensaios de compressão;
Balança de precisão, dispositivos para absorção e análise de porosidade;
Kit para análise química (caso necessário);
Equipamento de tração diametral (opcional).
CRITÉRIOS DE ACEITAÇÃO
Atendimento aos requisitos normativos e especificações técnicas do projeto;
Emissão de relatório técnico contendo informações detalhadas e interpretativas dos resultados;
Emissão da ART de responsabilidade pelos ensaios e relatório.
RESPONSABILIDADES
A empresa contratada é responsável pela:
Execução dos ensaios conforme as normas técnicas;
Garantia de precisão e integridade dos dados obtidos;
Elaboração do relatório técnico e orientações de conformidade e recomendação, caso seja detectada não conformidade.
Esse escopo pode ser ajustado de acordo com necessidades específicas do projeto ou demandas adicionais do cliente.
Outros elementos quando pertinentes:
Aparelhagem; Molde; Placa de base;
Régua metálica; Recipiente;
Complemento tronco-cônico;
Colher de pedreiro; Anel J;
Amostra; Execução do ensaio;
Expressão dos resultados;
Relatório do ensaio
F: NBR 15823-3
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo de Concreto
Laudo de Concreto
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
ABNT NBR 15823 – Concreto Autoadensável
ABNT NBR 14026 – Concreto Projetado – Especificação;
ABNT NBR 16938 – Concreto Reforçado com Fibras – Controle da Qualidade
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo de Concreto
Laudo de Concreto:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Concreto
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Laudo de Concreto
Saiba Mais: Laudo de Concreto:
A norma NBR 15823-3 estabelece o método de ensaio para a determinação da habilidade passante do concreto autoadensável, em fluxo livre, pelo anel J. O escopo da norma inclui a descrição dos equipamentos necessários, a coleta da amostra, a execução do ensaio, a expressão dos resultados e a elaboração do relatório do ensaio. A norma é parte de um conjunto que abrange diferentes aspectos do concreto autoadensável, incluindo sua classificação e métodos de teste.
Escopo: Define o objetivo do ensaio e a sua aplicação.
Referências normativas: Lista documentos que são indispensáveis para a aplicação da norma.
Aparelhagem: Descreve os equipamentos necessários, como o molde, placa de base e o anel J.
Amostra: Orientações sobre a coleta da amostra de concreto fresco.
Execução do ensaio: Procedimentos detalhados para a realização do ensaio.
Expressão dos resultados: Métodos para calcular e reportar os resultados obtidos.
Relatório do ensaio: Informações que devem constar no relatório final.
Fonte: NBR15823
1- URL FOTO: Licensor’s author: Mateus Andre – Freepik.com
2 – URL FOTO: Licensor’s author: EyeEm – Freepik.com
3 – URL FOTO: Licensor’s author: Adijapanepren – Freepik.com
4 – URL FOTO: Licensor’s author: another69 – Freepik.com
Laudo de Concreto: Consulte-nos.
