Nome Técnico: CURSO APRIMORAMENTO UL 508A – REQUISITOS PARA A CONSTRUÇÃO DE PAINÉIS DE CONTROLE INDUSTRIAL
Referência: 233590
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.
Curso UL508A Construção Painéis
O Curso UL508A Construção Painéis tem como objetivo qualificar profissionais para projetar, montar, inspecionar e validar painéis de controle industrial conforme os requisitos rigorosos da norma UL 508A – Standard for Industrial Control Panels. A formação aprofunda a compreensão técnica sobre construção física, elétrica e documental de painéis, preparando o participante para atuar com segurança e assertividade em ambientes que exigem conformidade com normas internacionais, especialmente nos mercados dos Estados Unidos e Canadá, onde a certificação UL é mandatória para aceitação e operação.
Ao concluir o curso, o profissional será capaz de interpretar e aplicar os critérios de certificação de maneira estratégica, evitando reprovações em auditorias técnicas e minimizando riscos legais e operacionais. Além disso, o objetivo vai além da montagem correta: busca-se formar especialistas capazes de antecipar exigências normativas, selecionar corretamente componentes “Listed” ou “Recognized”, aplicar testes funcionais e documentar todo o processo com rastreabilidade, tornando o painel não apenas operante, mas certificável e competitivo no cenário global.
Destaca-se a organização dos cabos com identificação por anilhas, segregação de circuitos e uso de conectores compatíveis com certificações “Listed” e “Recognized”.
Curso UL508A Construção Painéis: O que é a UL 508A e qual seu papel na construção de painéis elétricos industriais?
A UL 508A é a norma americana que define os requisitos para o projeto e a construção segura de painéis de controle industrial. Além disso, ela estabelece critérios de montagem, certificação de componentes, ensaios obrigatórios e marcações técnicas, garantindo a integridade do sistema elétrico e sua aceitação por autoridades reguladoras nos EUA e Canadá.
Painéis construídos fora desse padrão podem funcionar, mas não são aceitos legalmente em mercados que exigem conformidade formal. Portanto, a UL 508A não é apenas técnica, mas ela representa o passaporte normativo para operações seguras, rastreáveis e globalmente validadas.
Curso UL508A Construção Painéis: Quando a aplicação da norma UL 508A se torna obrigatória?
A UL 508A não é uma norma opcional em ambientes industriais regulamentados, mas ela é mandatória sempre que há exigência de conformidade formal com padrões de segurança elétrica reconhecidos internacionalmente. Sendo assim, sua aplicação vai além do simples atendimento técnico: ela garante aceitação legal, facilita exportações e previne rejeições em inspeções alfandegárias e auditorias de clientes multinacionais.
A norma se torna obrigatória principalmente nos seguintes cenários:
O painel será instalado nos EUA ou Canadá;
O cliente exige certificação UL ou compatibilidade normativa internacional;
O projeto faz parte de máquinas ou processos que exigem homologação para exportação.
Esses cenários impõem a UL 508A como requisito mínimo. Mesmo para uso nacional, empresas que desejam alinhar seus produtos ao padrão global devem adotar essa norma como diferencial técnico e estratégico.
Por que a UL 508A exige espaçamentos mínimos entre componentes?
Porque o espaçamento evita arcos elétricos, facilita dissipação térmica e permite manutenções seguras. A norma define distâncias mínimas entre partes vivas de diferentes potenciais e entre condutores energizados e partes aterradas.
Ao manter esse distanciamento, o projetista garante que o painel suporte sobretensões, não sofra deterioração precoce e ofereça segurança ao operador durante inspeções ou manutenções.

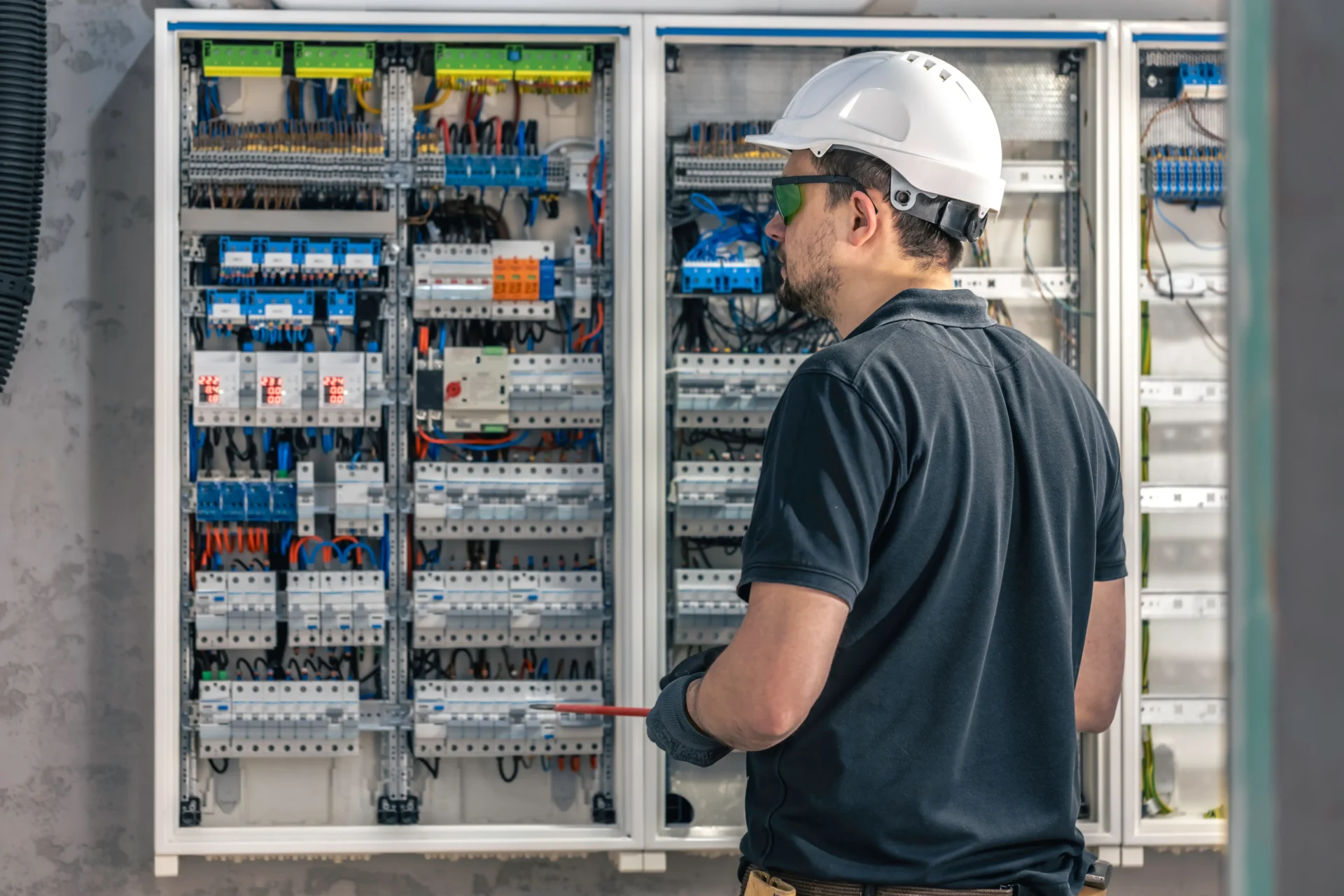

Painel com disjuntores em trilho DIN, condutores identificados e aterramento visível.
Função da placa de identificação exigida pela UL 508A
A placa de identificação é mais do que uma etiqueta, ela é um elemento técnico, legal e normativo que autentica o painel elétrico conforme os requisitos da UL 508A. Portanto, sua presença garante a rastreabilidade, a legitimidade do projeto e a aceitação do sistema em auditorias e inspeções regulatórias, sendo um dos pontos críticos avaliados durante processos de certificação e liberação para operação.
De acordo com a UL 508A, essa placa deve conter obrigatoriamente:
Tensão nominal do painel;
Corrente total (Full-Load Amperes);
Código de projeto;
SCCR (Short-Circuit Current Rating);
Identificação do fabricante.
Esse componente é obrigatório e representa a “certidão de nascimento” do painel. Sem ela, o sistema é considerado incompleto, não certificável e tecnicamente anônimo.
Curso UL508A Construção Painéis: O que é SCCR e por que sua definição é crítica no projeto UL?
O Short-Circuit Current Rating (SCCR) é o valor máximo de corrente de curto-circuito que o painel pode suportar sem sofrer falhas catastróficas. Esse dado deve ser calculado com base nos componentes de proteção e estar claramente indicado na placa.
Se o SCCR não for compatível com a instalação elétrica onde o painel será energizado, a norma considera o equipamento inadequado, mesmo que esteja bem montado. Isso pode causar a recusa do sistema por órgãos reguladores ou gerar sinistros graves.
Riscos legais e comerciais existem ao ignorar a UL 508A
Ignorar a UL 508A pode gerar:
Barreiras alfandegárias para exportação;
Multas e interdições por não conformidade;
Descredenciamento de fornecedores em contratos com multinacionais;
Recusa de cobertura por seguradoras em caso de falhas elétricas.
Além disso, a ausência de certificação pode resultar em responsabilização civil e criminal por acidentes, colocando em risco a reputação e a sustentabilidade da empresa.
Destaque para o uso de cores normalizadas, codificação de barramentos e separação de circuitos.
Impacto estratégico de dominar a UL 508A no mercado industrial
O domínio da UL 508A diferencia profissionais e empresas no mercado. Dessa forma, ele permite atuar com excelência em projetos internacionais, evita retrabalho em inspeções, garante segurança aos operadores e assegura longevidade ao sistema.
Além disso, a aplicação dessa norma representa mais do que um diferencial técnico: é uma assinatura de credibilidade, responsabilidade e engenharia de alto padrão.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Treinamento Livre Profissionalizante Noções Básicas (Não substitui Formação Acadêmica ou Ensino Técnico)Certificado de conclusão
Curso UL 508A Construção Painéis
CURSO APRIMORAMENTO UL 508A – REQUISITOS PARA A CONSTRUÇÃO DE PAINÉIS DE CONTROLE INDUSTRIAL
Carga Horária Total: 40 Horas
MÓDULO 1 – Fundamentos da Norma UL 508A e Conformidade Internacional (4 Horas)
Origem e estrutura da UL 508ª
Diferenças entre UL, IEC, NBR e NFPA
Escopo da UL 508A: onde, quando e por que aplicar
Responsabilidade técnica do fabricante e do integrador
Requisitos para exportação de painéis elétricos aos EUA e Canadá
Termos-chave: Listed, Recognized, Open Type, Enclosed Panel
MÓDULO 2 – Projeto Físico e Mecânico de Painéis: Critérios de Construção (6 Horas)
Tipos de invólucros (NEMA vs IP) e aplicação industrial
Espaçamento entre componentes (mínimos exigidos e dissipação térmica)
Trilhos DIN, barramentos, suportes estruturais e montagem mecânica
Estrutura de aterramento e resistência mecânica ao curto-circuito
Critérios de ventilação, dissipação e posicionamento de dispositivos
Técnicas de segregação de circuitos (alimentação, comando, controle)
MÓDULO 3 – Dimensionamento de Condutores, Proteções e Cálculo de Correntes (8 Horas)
Cálculo de corrente total e seccionamento por circuitos
Seções mínimas dos condutores – Tabela SB4.1
Tipos de condutores aceitos: MTW, THHN, AWM, etc.
Coordenação e proteção de circuitos – disjuntores e fusíveis
Aplicação de transformadores e relés térmicos
Fatores de agrupamento, temperatura ambiente e derating
Tabela de compatibilidade térmica e proteção de cabos
MÓDULO 4 – Seleção, Certificação e Aplicação de Componentes Industriais (6 Horas)
Diferença entre “Listed” e “Recognized”: implicações práticas
Painéis com e sem certificação UL: como comprovar conformidade
Seleção de relés, disjuntores, fontes, CLPs, inversores, contadores
Instalação e aplicação correta de dispositivos de proteção
Substituição de componentes e manutenção da rastreabilidade
Componentes importados e equivalência normativa
MÓDULO 5 – Ensaios Obrigatórios, Testes Funcionais e Procedimentos de Inspeção (6 Horas)
Teste de continuidade de aterramento (ground bond test)
Resistência de isolamento: método e critérios de aceitação
nsaio de tensão aplicada (hi-pot)
Ensaios em painéis prontos: integridade construtiva e funcionalidade
Métodos visuais e funcionais de inspeção técnica
Checklists operacionais e ajustes para pré-certificação UL
MÓDULO 6 – Documentação Técnica, Identificação e Rastreamento Normativo (4 Horas)
Requisitos de documentação segundo UL 508A
Placa de identificação do painel (Section 66): o que deve constar
Lista de materiais (BoM), diagramas, esquemas, etiquetas
Manual de operação e manutenção conforme norma
Geração de evidências técnicas e rastreamento de conformidade
Procedimentos para revisão, arquivamento e auditoria documental
MÓDULO 7 – Estudos de Caso, Diagnóstico de Não Conformidades e Auditoria Final (6 Horas)
Análise de falhas recorrentes na montagem de painéis
Diagnóstico de painéis não conformes: causas e soluções
Simulação de auditoria UL: etapas, critérios e observações
Aplicação prática: checklist do auditor vs checklist interno
Desenvolvimento de plano de correção e adequação técnica
Finalização e Certificação:
Exercícios Práticos (quando contratado);
Registro das Evidências;
Avaliação Teórica;
Avaliação Prática (Quando contratada);
Certificado de Participação.
NOTA:
Ressaltamos que o Conteúdo Programático Normativo Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar. É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
