Nome Técnico: EXECUÇÃO DO TESTE DE CARGA ( PROVA DE CARGA ESTÁTICA) DE MÁQUINA OU EQUIPAMENTO + ELABORAÇÃO DO RELATÓRIO TÉCNICO + EMISSÃO DA ART
Referência: 38637
Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar
A Prova de Carga Estática é uma prática fundamental em projetos de engenharia, aplicada para avaliar, sobretudo, a capacidade e a segurança de estruturas e fundações.
Esse procedimento garante que a infraestrutura seja capaz de suportar as cargas previstas sem comprometer sua integridade, evitando falhas que possam levar, todavia, a acidentes graves.
O que é a Prova de Carga Estática?
A prova de carga estática consiste em aplicar esforços crescentes em elementos estruturais, como estacas e fundações, para observar seu comportamento sob condições controladas.
Durante o teste, medem-se os deslocamentos e deformações resultantes, permitindo, dessa maneira, uma análise precisa da capacidade de carga do elemento testado.
Esse tipo de ensaio utiliza-se particularmente em fundações, como estacas verticais ou inclinadas, tubulões, bem como outros elementos estruturais.
A NBR-12131 é a norma brasileira que regulamenta esses ensaios, definindo os métodos e procedimentos que devem ser seguidos para garantir resultados confiáveis.
Qual a Importância da Prova de Carga Estática?
A realização da prova de carga estática é essencial para assegurar a segurança em projetos de construção civil, especialmente em obras de grande porte. Quando executada corretamente, essa prova pode, portanto:
- Garantir a Conformidade com Normas e Regulamentos: A prova de carga estática é uma exigência normativa em diversas situações, permitindo, dessa maneira, a redução de coeficientes de segurança em projetos, o que pode resultar em economia de materiais sem comprometer a segurança.
- Prevenir Falhas Estruturais: Testando-se os limites de carga das fundações, a prova de carga estática ajuda a identificar possíveis problemas antes que se tornem críticos, evitando, assim, colapsos que possam causar danos materiais e humanos.
- Fornecer Dados Confiáveis: Os resultados obtidos na prova de carga estática fornecem informações detalhadas sobre o comportamento da fundação e do solo, permitindo, desse modo, ajustes no projeto e garantindo a execução da obra com base em dados precisos.
Aplicações da Prova de Carga Estática
A prova de carga estática é amplamente utilizada em diferentes tipos de obras, como:
– Fundações de Edifícios: Para garantir que as estacas ou tubulões utilizados possam suportar as cargas previstas no projeto.
– Pontes e Viadutos: Avaliação da capacidade de carga dos pilares e fundações, essenciais, sobretudo, para a segurança dessas estruturas.
– Estruturas Industriais: Verificação da resistência de fundações que suportam maquinário pesado ou outras cargas significativas.
Procedimentos e Cuidados na Execução
A execução da prova de carga estática exige uma série de cuidados para assegurar que os resultados sejam precisos e representativos das condições reais de uso. Alguns dos principais procedimentos incluem:
– Carregamento Gradual: Aplica-se as cargas de forma gradual e em estágios, permitindo o monitoramento contínuo das deformações.
– Uso de Equipamentos Adequados: Utilizam-se macacos hidráulicos calibrados, bem como outros dispositivos para garantir a precisão dos testes.
– Análise Detalhada dos Resultados: Analisam-se os dados coletados durante o ensaio para determinar a capacidade de carga, assim como o comportamento da estrutura testada.
Além disso, profissionais qualificados devem realizar a prova de carga, seguindo as normas técnicas e utilizando equipamentos de ponta.
O Teste é Destrutivo ou não Destrutivo?
Na primeira fase, realizaremos os Testes Não Destrutivos. Se aprovado, a fase seguinte contemplará o Teste Destrutivo para capacidade de carga, em conformidade com o projeto da peça ou equipamento.
Peças pequenas, no mínimo 03 exemplares, podem ser enviadas ao nosso laboratório de ensaios localizado em São Paulo, SP.
Relatórios e Análises
Após a execução da prova de carga, gera-se um relatório detalhado, contendo todas as informações relevantes, como:
– Descrição do ensaio, incluindo local, data, equipamentos utilizados e condições do terreno.
– Curvas de carga x recalque, que mostram a relação entre a carga aplicada e o deslocamento observado.
– Análise comparativa dos resultados obtidos com as previsões de projeto.
Esses relatórios são essenciais para os consultores de fundações e projetistas de estruturas, pois fornecem a base para tomadas de decisão informadas e seguras.
Se você busca garantir a máxima segurança e eficiência em suas obras, conte com nossos serviços especializados em provas de carga estática. Com anos de experiência e seguindo rigorosamente as normas técnicas, oferecemos, desse modo, soluções precisas e confiáveis para validar a capacidade de suas estruturas.
Nossa equipe de especialistas está pronta para apoiar seu projeto em todas as etapas, desde o planejamento até a execução. Não arrisque, entre em contato conosco hoje mesmo e assegure, dessa maneira, a integridade do seu projeto com a precisão que só profissionais altamente qualificados podem oferecer!
Veja também: Ensaios prova carga estática

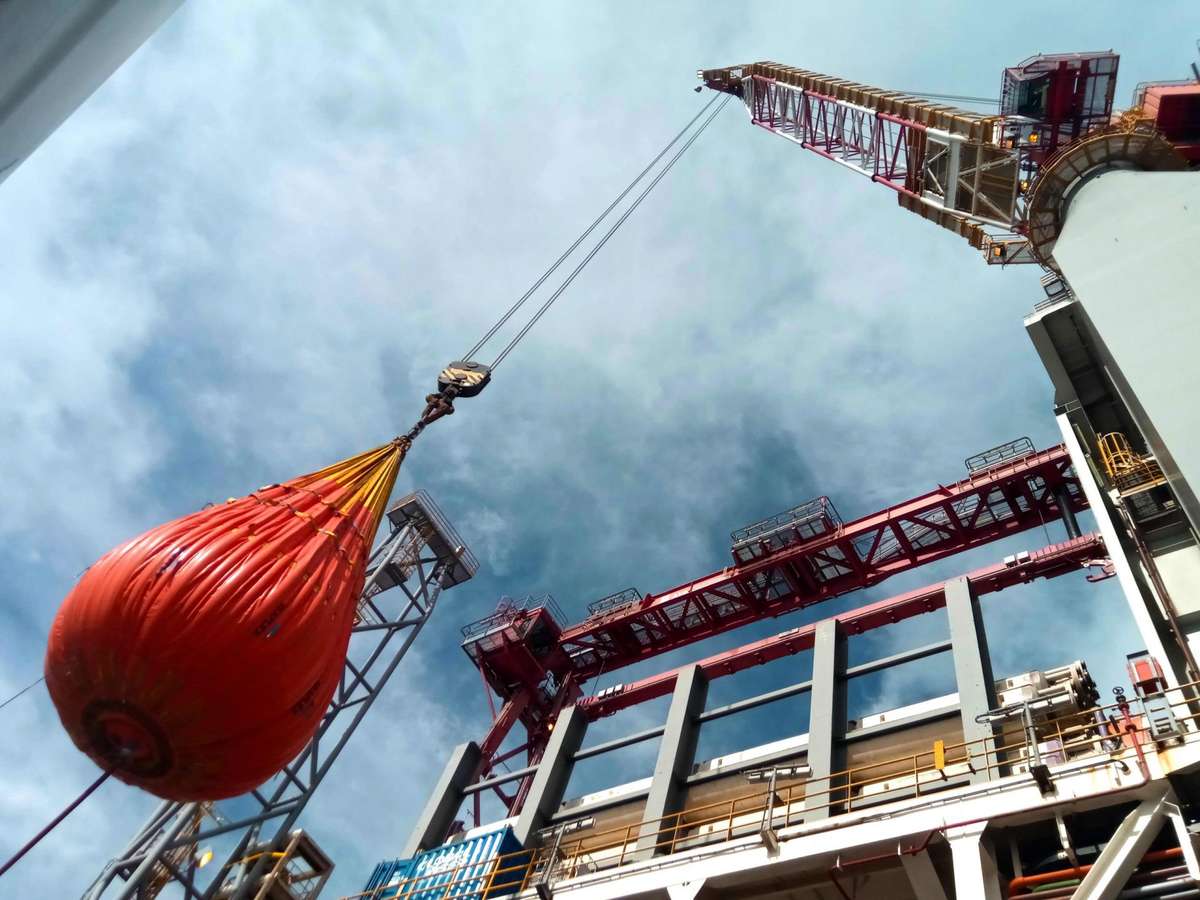

Teste de Carga
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Inspeção estrutural;
Ensaios não destrutivos;
Análise estrutural por elementos finitos;
Especificação de operação e aplicação;
Arranjo geral do compartimento do motor
Arranjo geral das unidades de potência;
Arranjo geral dos dispositivos de elevação da carga;
Elevação da lança;
Giro e deslocamento juntamente com as instruções técnicas;
Verificação teórica da resistência;
Projeto do teste de carga;
Ensaios não destrutivos;
Ensaio Dinâmico Com Carga Nominal;
Elevação de 100% da capacidade de carga nominal;
Ensaio Dinâmico com Sobrecarga;
Elevação de 125% da capacidade de carga nominal;
Ensaio do Sistema de Frenagem;
Imobilização da carga em pontos do percurso de descida;
Ensaio dos Fins de Curso;
Acionamento mecânico ou eletrônico do fim de curso;
Teste de Carregamento estático;
Teste de Içamento;
Análise dos Esforços gerados durante o carregamento da carga;
Análise da Integridade do equipamento;
Avaliação qualitativa e quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Databook da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção Visual (Qualitativa)
a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não é possível realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.
Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c) Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Teste de Carga
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais;
NR 12 – Segurança no trabalho em máquinas e equipamentos;
ABNT NBR 8400: Cálculo de equipamento para levantamento e movimentação de cargas – Procedimento;
ABNT NBR 16083: Manutenção de elevadores, escadas rolantes e esteiras rolantes — Requisitos para instruções de manutenção;
ABNT NBR 14768: Guindastes – Guindaste articulado hidráulico – Requisitos;
ABNT NBR 16463-1: Guindastes;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
Protocolo – Guidelines American Heart Association;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Teste de Carga
Teste de Carga
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Teste de Carga
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
DATABOOK da Máquina e/ou Equipamento;
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento;
05 – DATABOOK da Máquina e/ou Equipamento;
06- Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
07- Cabe a Contratante fornecer o Data book do equipamento.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Os desenhos e manuais apresentados deverão estar em conformidade com estas Regras. A eficiência do equipamento e dos componentes intercambiáveis a serem testados são de responsabilidade do fabricante, e serão verificados por ocasião dos testes. Um diagrama mostrando o arranjo do sistema montado e especificando a carga de trabalho SWL para cada componente deve ser submetido para análise. Uma cópia aprovada desse diagrama deve ser incluída no Registro de Aparelhos de Carga e deve estar permanentemente disponível para consulta.
Um guindaste pode suportar pequenos desvios de sua posição estática, mas uma vez que exista um balanço a carga não estará mais alinhada com a lança.
Tensão de projeto é a máxima tensão permitida pelas Regras quando o aparelho estiver içando uma carga correspondente à sua capacidade SWL somada aos esforços laterais e de vento especificados.
Temperatura de operação de projeto é a mínima temperatura esperada na região em que o guindaste vai operar tal como definida pelo armador, fabricante do guindaste ou estaleiro.
Devem ser levadas em consideração as solicitações aplicadas à estrutura de um guindaste como resultado do contato com dispositivos limitadores de deslocamento. O limitador deve ser considerado com capacidade de absorver a energia cinética de um guindaste sem carga a uma velocidade de 70% da velocidade nominal.
Quando forem instalados dispositivos de desaceleração que operem antes de o guindaste alcançar o final dos trilhos e desde que tais dispositivos operam automaticamente e provoquem desaceleração efetiva ao guindaste em todas as condições, a velocidade reduzida é a que será utilizada nos cálculos.
Para guindastes nos quais as cargas suspensas podem balançar, a solicitação introduzida pelo limitador deve ser calculada equacionando a capacidade de energia do limitador com a energia cinética do peso morto de carga do guindaste, excluindo-se a carga viva.
Para guindastes em que o movimento de balanço da carga é restringido por guias fixos, o pêso próprio mais a carga viva devem ser considerados no cálculo das forças.
Fonte: RBNA
