Projeto Tubulação Plástica Gases

Projeto Tubulação Plástica Gases

Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Escopo; Referências normativas;
Termos e definições;
Símbolos e termos abreviados;
Projeto; Geral; Materiais e componentes;
Pressão máxima de operação;
Armazenagem, manuseio e transporte;
Armazenagem de tubos e conexões; Tubos;
Conexões; Requisitos específicos para armazenagem no local de obra;
Prevenção de incêndio e combate ao fogo;
Manuseio; Cuidados com a eletricidade estática;
Transporte; Condições do veículo;
Carregamento e descarregamento de tubos e conexões;
Carregamento de tubos em barras;
Carregamento de tubos em bobinas;
Entrega; Recebimento de materiais;
Instalação; Sinalização da via;
Serviços de quebra do pavimento e escavação da vala;
Assentamento; Mudança de direção;
Afastamento; Cobertura; As built;
Medidas para minimizar danos a tubulação;
Assentamento por método destrutivo (vala aberta);
Cruzamentos e travessias;
Procedimento de união; Soldador;
Solda de topo; Solda de eletrofusão;
União mecânica; Instalação de válvulas;
Trabalhos com a rede em carga;
Eletricidade estática; Esmagamento;
Ensaio de pressão; Pressão de ensaio;
Equipamento; Ensaio hidrostático;
Plano de ensaio hidrostático;
Fluido de ensaio hidrostático;
Enchimento da tubulação; Procedimento do ensaio;
Tempo de duração da estabilização e do ensaio;
Registro; Critério de aprovação e rejeição;
Relatório de ensaio; Ensaio pneumático;
Plano de ensaio; Fluido de ensaio; Enchimento;
Procedimento do ensaio; Tempo de duração do ensaio;
Registro; Critério de aprovação e rejeição;
Relatório de ensaio;
Comissionamento e descomissionamento;
Inertização; Descomissionamento.
F: NBR 14461

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 06 – Equipamentos de Proteção Individual (EPI);
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
NR 11 – Transporte, Movimentação, Armazenamento e Manuseio de Materiais;
NR 20 – Segurança e Saúde no Trabalho com Inflamáveis e Combustíveis;
ABNT NBR 14461 – Sistemas de tubulações plásticas para o suprimento de gases combustíveis – Polietileno – Projeto, manuseio e instalação;
ABNT NBR 16217 – Qualificação de pessoas no processo construtivo de edificações – Perfil profissional do desenhista de cadastro de rede;
ABNT NBR 15358 – Rede de distribuição interna para gás combustível em instalações de uso não residencial de até 400 kPa – Projeto e execução;
ABNT NBR 14463 – Sistemas para distribuição de gás combustível para redes enterradas – Conexões de polietileno PE 80 e PE 100 – Requisitos;
ABNT NBR 14462 – Sistemas para distribuição de gás combustível para redes enterradas – Tubos de polietileno PE 80 e PE 100 – Requisitos;
ABNT NBR 14473 – Tubos e conexões de polietileno PE 80 e PE 100 – Reparo ou acoplamento de novo trecho à rede em carga, com utilização do processo de esmagamento (pinçamento);
ABNT NBR 12236-1 – Postos de abastecimento de GNV e estações de compressão de GNC Parte 1: Projeto, construção e montagem;
ABNT NBR 14462-1 – Sistemas de tubulações plásticas para o suprimento de gases combustíveis – Polietileno (PE) – Parte 1: Generalidades;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Projeto Tubulação Plástica Gases

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais:

Projeto Tubulação Plástica Gases

A NBR 14461 de 04/2024 – Sistemas de tubulações plásticas para o suprimento de gases combustíveis — Polietileno — Projeto, manuseio e instalação estabelece os requisitos para o projeto, a armazenagem, o transporte, as condições de assentamento por método destrutivo e não destrutivo, e o controle da qualidade dos sistemas de tubulações de polietileno projetados para conduzir gases combustíveis na faixa de temperatura entre 0 °C a 40 °C. Esta norma se aplica em conjunto com a NBR 15526 ou a NBR 15358, conforme aplicável, para redes de distribuição interna para gases combustíveis. Os requisitos gerais para os materiais utilizados nos sistemas de tubulações cobertos por esta norma são estabelecidos na NBR 14462 (todas as partes).
A seleção dos materiais, a razão de dimensão-padrão (standard dimension ratio – SDR), os diâmetros e as técnicas de montagem devem ser de responsabilidade da companhia operadora. Recomenda-se que o projeto executivo contenha georreferenciamento, marcos de referência, limites de propriedades e levantamento de mobiliário urbano, e que inclua desenhos indicativos das tubulações, seus diâmetros, quando aplicável, perfis longitudinais, posicionamento das conexões e seus tipos, válvulas e demais elementos.
É recomendado que o projeto executivo contenha, também, a posição de outras interferências ao longo do traçado projetado de rede. Juntamente com os desenhos, o projeto executivo deve incluir o memorial descritivo do tipo de solo de reaterro e de seu estado final de compactação, assim como detalhes executivos de passagens notáveis das tubulações.
Cabe à operadora especificar quais requisitos considerar. Os materiais de PE e seus componentes devem atender às partes pertinentes das NBR 14462, ISO 4437 ou EN 1555. Outros componentes não cobertos pela NBR 14462 devem atender às normas pertinentes.
A armazenagem, o manuseio e o transporte de tubos e conexões de PE devem ocorrer de forma a assegurar a integridade dos materiais, bem como o desempenho esperado, depois de instalados. O negligenciamento dessas questões pode causar retrabalhos e prejuízos significativos. Todas as atividades devem ser executadas conforme a legislação vigente.

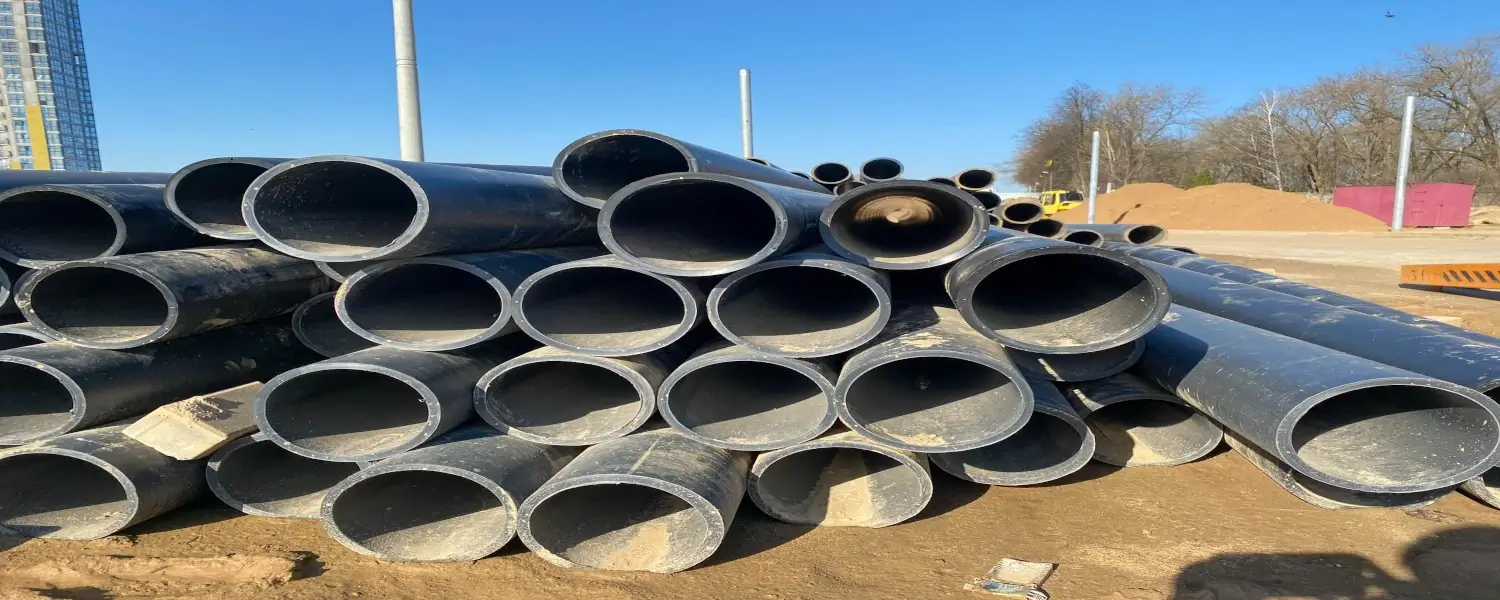

Na área de estocagem e no canteiro da obra, a armazenagem de tubos deve atender aos requisitos descritos a seguir. Deve ser realizada em superfície plana, com mínima declividade, de forma a evitar deformação dos tubos. Os tubos, em barras ou bobinas, não podem ser armazenados diretamente sobre o solo. O local deve ser limpo, livre de pedras e de objetos pontiagudos.
Os tubos não podem ser colocados em locais em que haja risco de contato com agentes químicos agressivos, como óleos lubrificantes, óleos hidráulicos e solventes químicos e o local deve estar afastado de qualquer material que possa danificar ou afetar a estabilidade dimensional dos tubos. Os tubos não podem ser colocados em contato com superfícies quentes.
Devem ser promovidos acessos apropriados entre as pilhas para permitir o manuseio e deve ser evitada a armazenagem na proximidade de valas, de modo a evitar a transmissão de cargas excessivas ao solo. Os tubos devem ser fornecidos com suas extremidades fechadas por dispositivos que protejam contra entrada de corpos estranhos, durante o transporte, armazenagem e manuseio em obra.
Deve-se assegurar que a integridade da vedação atenda às instruções do fornecedor. Os tubos não tamponados encontrados devem ser limpos antes de serem utilizados. O estoque deve ser localizado de maneira que garanta a rotatividade com base no princípio PEPS (primeiro que entra, primeiro que sai). Para tanto, é recomendável que as pilhas dos tubos sejam identificadas com a data de manufatura ou códigos alternativos.
O tempo máximo de exposição ao sol varia em função da cor da tubulação. Para tubos pretos com listras amarelas ou laranjas não há limite de tempo para a exposição e eles podem ou não estar protegidos para não receberem a incidência direta de raios solares, nem calor excessivo.
Esta matéria prima é composta por negro de fumo, estabilizantes e antioxidantes, o que assegura resistência à exposição aos raios ultravioleta e dispensa cuidados especiais neste aspecto. Para tubos laranjas ou amarelos, o tempo total de exposição direta ao sol não pode ser superior a seis meses. Caso esse tempo seja ultrapassado, os materiais devem ser submetidos a ensaios de OIT (tempo de oxidação induzido ou oxygen induction time) e pressão hidrostática para verificação de manutenção das propriedades antes de sua utilização.
Recomenda-se que tubos laranjas ou amarelos sejam protegidos para não receberem a incidência direta de raios solares, nem calor excessivo, e estas coberturas devem permitir a ventilação do material. O período de seis meses é considerado o período médio para a incidência de 3,5 GJ/m² em território brasileiro, com base no Atlas Solarimétrico do Brasil.
Os tubos em barras soltas devem ser armazenados conforme descrito a seguir. As barras de tubo devem ser empilhadas em camadas separadas por sarrafos de madeira, com cunhas em ambos os lados, para evitar o deslocamento das barras na pilha, conforme mostrado na figura abaixo. É recomendado que os sarrafos sejam de 25 mm x 100 mm e possuam cunhas fixadas nas duas pontas, para evitar a movimentação dos tubos.
A distância entre os sarrafos na camada deve ser de no máximo 2 m (ver figura abaixo), para que o peso dos tubos seja igualmente distribuído. Todos os sarrafos das camadas devem estar alinhados um em cima do outro, para evitar danos nos tubos das camadas inferiores. A distância do início e do fim da barra para o primeiro e último sarrafos na camada, respectivamente, deve ser de 1 m (ver figura abaixo).
O empilhamento máximo dos tubos em estoque deve ser de 2,8 m de altura. Para facilitar o processo de carregamento e transporte, é recomendado que a pilha de tubos em barras tenha, no máximo, 2,8 m de altura e 2,4 m de largura (ver figura abaixo), que é o volume adequado para o carregamento em carreta ou caminhão.
