Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS PARA ESQUADRIAS, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DE ART
Referência: 216732
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
O Laudo Esquadrias é um teste técnico para avaliar o desempenho de esquadrias, como janelas, portas e outros fechamentos de edificações. Esses ensaios asseguram a conformidade do material das esquadrias com sua vida útil projetada e verificam aspectos fundamentais de seu desempenho. Esses ensaios são essenciais para garantir que as esquadrias atendam às normas de desempenho e funcionem adequadamente durante toda a sua vida útil.
Por que os ensaios nas Esquadrias são fundamentais?
O Laudo Esquadrias são fundamentais, pois garantem que as esquadrias não apenas cumpram suas funções de proteção e conforto, mas também atendam a regulamentações que visam à segurança e à qualidade nas construções. Dessa forma, os resultados desses ensaios são documentados. Se as esquadrias atenderem às normas e especificações requeridas, elas podem ser certificadas para uso em projetos de construção, assegurando segurança e confiabilidade. Entretanto, em alguns casos, é necessário realizar ajustes ou novas certificações.
Segurança: Garantir que as esquadrias ofereçam proteção e resistência adequadas contra fatores externos, como vento, chuva e impactos, é fundamental. Porém, a segurança depende também da qualidade da instalação e do ajuste ao local.
Durabilidade: Verificar se os materiais e a construção das esquadrias suportam condições climáticas e de uso ao longo do tempo é essencial, mas essa durabilidade pode variar conforme o ambiente e a manutenção realizada.
Qualidade: A conformidade com as normas brasileiras pertinentes assegura que os produtos sejam fabricados e instalados de acordo com os padrões estabelecidos, mas esse atendimento requer ensaios rigorosos e atualização conforme as normas evoluem.
O que Laudo Esquadrias inclui?
Estanqueidade: Avalia a resistência das esquadrias à infiltração de água e ar, simulando tanto pressões positivas (vento empurrando para dentro) quanto negativas (vento puxando para fora), além da resistência a chuvas intensas. Contudo, é importante considerar que esquadrias com baixa estanqueidade podem prejudicar o isolamento térmico e acústico.
Aderência ao vão de instalação: Testes garantem que as esquadrias se encaixem corretamente nas aberturas das paredes, evitando falhas de instalação que podem comprometer a segurança e o desempenho ao longo do tempo.
Oxidação dos materiais metálicos: Analisam a resistência à corrosão e degradação dos componentes metálicos, assegurando que esses materiais não comprometam a integridade estrutural. No entanto, é importante considerar que diferentes condições climáticas podem acelerar a oxidação e exigir manutenção frequente.
Quais são os Principais Objetivos dos Laudo Esquadrias?
Avaliação da Estanqueidade: Testa-se a resistência das esquadrias à infiltração de água e ar, simulando condições de chuva e vento para verificar a capacidade de manter a vedação.
Resistência Estrutural: Verifica-se a capacidade das esquadrias de suportar cargas e pressões, como a pressão do vento, sem deformações ou falhas. Esse ponto é especialmente importante para edifícios em locais de ventos fortes, mas deve-se também verificar a qualidade dos materiais.
Durabilidade: Avalia-se a resistência dos materiais ao desgaste e à degradação ao longo do tempo, incluindo testes de corrosão em componentes metálicos. Embora a durabilidade seja um objetivo, condições adversas podem reduzir a vida útil das esquadrias, sendo necessária uma manutenção mais frequente.
Desempenho Térmico e Acústico: Mede-se a eficiência das esquadrias em isolar ruídos e regular a temperatura interna, contribuindo para o conforto ambiental. Esse desempenho varia conforme o tipo de vidro e vedação usados, mas é essencial para promover ambientes confortáveis.
Aderência e Fixação: Testa-se a adequação das esquadrias ao vão de instalação, garantindo fixação firme e ausência de folgas que possam comprometer o desempenho, mas o ajuste pode demandar adequações na instalação conforme o local.
Segurança: Avalia-se a resistência das esquadrias a impactos e tentativas de arrombamento, assegurando um nível adequado de segurança. Esse é um fator essencial em projetos de edificações residenciais e comerciais, mas depende também da qualidade dos materiais e do design.
Quais são os Testes de Ensaios nas Esquadrias?
Infiltração de Água: Avalia-se a resistência à água, garantindo proteção contra infiltrações em condições de chuva intensa.
Pressão do Vento: Simula-se a ação do vento nas esquadrias, essencial para locais com ventos fortes, mas também importante para a segurança geral do projeto.
Impacto: Verifica-se a resistência a impactos físicos, que são fundamentais para a segurança dos usuários, mas dependem de especificações técnicas específicas para cada tipo de esquadria.
Durabilidade: Simula-se o uso contínuo das esquadrias ao longo do tempo, assegurando que suportem o desgaste. Contudo, condições de uso intenso podem requerer testes adicionais.
Quando deve ser feito um ensaio de esquadrias?
Esses testes – Laudo Esquadrias – garantem que as esquadrias ofereçam proteção e conforto adequados, além de prolongarem sua vida útil e eficiência.
Durante o Desenvolvimento do Produto:
Prototipagem: Ensaios feitos em protótipos verificam se atendem às especificações de desempenho, segurança e qualidade antes da produção em massa. Esse processo é essencial, mas pode demandar ajustes e testes adicionais conforme o projeto avança.
Ajustes e Melhoria: Se houver alterações no design ou nos materiais, novos ensaios são necessários para assegurar que as mudanças não comprometam o desempenho, mas promovam melhorias.
Antes da Instalação:
Certificação de Materiais: Ensaios realizados em lotes de produção garantem que os materiais atendam às normas técnicas e especificações de qualidade. Entretanto, variações nos lotes podem exigir novos testes para assegurar a qualidade constante.
Durante a Instalação:
Verificação de Conformidade: Realizam-se ensaios durante a instalação para assegurar que as esquadrias estejam corretamente instaladas e encaixadas nos vãos, mas a qualidade da instalação também depende da precisão e experiência dos instaladores.
Após a Instalação:
Teste de Desempenho: Ensaios de estanqueidade, resistência estrutural e outros desempenhos são realizados para garantir que as esquadrias funcionem conforme esperado nas condições reais de uso, mas é essencial realizar uma manutenção contínua para preservar o desempenho ao longo do tempo.
Em Manutenções Regulares:
Reavaliação de Desempenho: Em edificações mais antigas ou após eventos climáticos extremos, realiza-se uma nova avaliação para verificar a integridade e o desempenho das esquadrias, assegurando que continuem em conformidade com as normas de segurança e eficiência. Esse processo pode identificar pontos críticos para reparo, mas deve ser planejado conforme as condições do edifício.
Qual é a Importância dos Ensaios?
Realizar ensaios em diferentes fases do ciclo de vida das esquadrias é crucial para garantir:
Segurança: Proteger os ocupantes do edifício contra falhas estruturais ou infiltrações. Isso é essencial, mas exige um planejamento de manutenção a longo prazo.
Durabilidade: Assegurar que as esquadrias mantenham suas funções ao longo do tempo, ainda que as condições de uso e clima possam exigir intervenções extras.
Conformidade: Atender às regulamentações e normas de qualidade aplicáveis, mas também proporcionar mais confiança no uso e aplicação das esquadrias nos projetos de construção, promovendo a segurança e o conforto dos usuários.
Laudo Esquadrias:
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Objetivo
Executar uma inspeção técnica e realizar ensaios em esquadrias de acordo com as normas vigentes, com o intuito de avaliar as condições e desempenho dos componentes. Com base na análise realizada, elaborar um relatório técnico detalhado, concluindo o estado de conservação e adequação ao uso, e emitir a Anotação de Responsabilidade Técnica (ART).
Atividades a Serem Desenvolvidas
Planejamento e Preparação
Levantamento preliminar dos dados da edificação e das esquadrias a serem inspecionadas.
Definição dos pontos e das esquadrias específicas que serão submetidos aos ensaios.
Revisão dos requisitos normativos aplicáveis e especificações técnicas para execução dos testes.
Execução da Inspeção Técnica
Inspeção visual e documental das esquadrias, incluindo a verificação de possíveis defeitos, falhas de vedação, trincas, desgastes, corrosão e alinhamento.
Análise de instalação e fixação das esquadrias, observando o cumprimento das normas e especificações de instalação e segurança.
Avaliação da integridade estrutural dos perfis, vidros e demais componentes.
Ensaios Técnicos
Realização de ensaios de estanqueidade ao ar, à água e resistência mecânica, conforme necessário e aplicável a cada tipo de esquadria.
Execução de ensaios de desempenho acústico (caso aplicável), avaliando o isolamento e a adequação para ambientes específicos.
Registro e documentação dos resultados de cada ensaio realizado.
Elaboração do Relatório Técnico
Compilação de dados, registros fotográficos, resultados dos ensaios e descrição das metodologias empregadas.
Análise e interpretação dos dados coletados durante a inspeção e ensaios, apontando possíveis não conformidades e adequações necessárias.
Conclusão técnica sobre o estado das esquadrias e recomendação de medidas corretivas (caso aplicável).
Inclusão de parecer técnico sobre a conformidade das esquadrias com as normas de desempenho e segurança.
Emissão da Anotação de Responsabilidade Técnica (ART)
Elaboração e registro da ART junto ao Conselho Regional de Engenharia e Agronomia (CREA), contemplando o serviço realizado e a responsabilidade técnica da inspeção e ensaios.
Entregáveis
Relatório Técnico completo, contendo a descrição dos ensaios, resultados, fotografias, e análise técnica detalhada.
Emissão da ART para formalização dos serviços realizados e garantia de responsabilidade técnica.
Normas Aplicáveis
NBR 10821 – Esquadrias para edificações
NBR 15575 – Edificações Habitacionais – Desempenho
NBR 15969 – Esquadrias Externas para Edificações
Normas específicas para cada tipo de ensaio (acústico, estanqueidade, resistência mecânica).
Prazos e Cronograma
Duração estimada da inspeção e ensaios: A combinar
Prazo para entrega do Relatório Técnico e ART: Após a execução dos ensaios.
Responsabilidades
Contratante: Disponibilizar acesso às esquadrias e fornecer informações necessárias sobre o projeto.
Contratada: Realizar a inspeção e ensaios conforme as normas técnicas, emitir o relatório e registrar a ART.
Este escopo pode ser ajustado conforme o projeto específico e os requisitos do cliente.
Testes e ensaios quando contratado e pertinentes:
A inclusão de testes e ensaios quantitativos é essencial para a análise técnica e garantia de desempenho das esquadrias. Esses ensaios proporcionam uma base objetiva e normativa para avaliar a qualidade e conformidade das esquadrias em relação aos requisitos de segurança, durabilidade e conforto.
Ensaios Quantitativos e Análise
Estanqueidade à Água
Objetivo: Verificar se a esquadria impede a entrada de água em condições de chuva com vento.
Método de Ensaio: Exposição da esquadria a uma pressão de água em incrementos definidos, simulando diferentes intensidades de chuva e vento.
Critério de Aceitação: Avaliação quantitativa do ponto em que ocorre infiltração. A esquadria deve atender ao limite de vazamento permitido pela NBR 10821, não apresentando entrada de água em uma pressão específica.
Análise: Se a esquadria suportar as pressões indicadas sem vazamento, é considerada conforme. Caso contrário, são apontadas as falhas e possíveis correções.
Permeabilidade ao Ar
Objetivo: Avaliar a capacidade de vedação da esquadria para impedir a entrada de ar.
Método de Ensaio: Aplicação de pressão controlada de ar e medição do volume de ar que passa pela esquadria.
Critério de Aceitação: A quantidade de vazamento de ar deve estar dentro dos limites estabelecidos pelas normas (como a NBR 10821), geralmente expressa em m³/h.m².
Análise: Uma taxa de vazamento inferior ao limite indica conformidade. Resultados acima do limite são indicativos de necessidade de ajuste nas vedações ou trocas de componentes.
Resistência a Cargas de Vento
Objetivo: Avaliar a resistência estrutural da esquadria quando submetida a cargas de vento.
Método de Ensaio: Aplicação de pressões cíclicas e sustentadas na esquadria para simular o impacto de rajadas de vento.
Critério de Aceitação: A esquadria deve manter sua integridade e funcionalidade sem apresentar deformações permanentes.
Análise: A conformidade é verificada se a esquadria não sofrer deformações além do limite normativo. Em caso de falhas, recomenda-se revisão estrutural ou reforços.
4. Desempenho Acústico
Objetivo: Determinar a capacidade da esquadria em atenuar o som.
Método de Ensaio: Utilização de fontes sonoras padronizadas para medir a redução do nível de ruído ao atravessar a esquadria.
Critério de Aceitação: O índice de redução acústica (em dB) deve estar conforme o nível mínimo exigido para o ambiente especificado pela NBR 15575.
Análise: Esquadrias com desempenho acústico inferior ao exigido requerem ajustes no sistema de vedação ou na composição do vidro.
Desempenho Térmico (Se aplicável)
Objetivo: Avaliar a capacidade de isolamento térmico.
Método de Ensaio: Medição da transmitância térmica (U-value) da esquadria.
Critério de Aceitação: Valores de transmitância térmica que atendam aos padrões estabelecidos na NBR 15575.
Análise: Esquadrias que não atendem aos critérios térmicos exigem otimização, como a aplicação de vidros de controle térmico ou ajustes no sistema de vedação.
Conclusão e Interpretação dos Resultados
Após a execução dos ensaios, os resultados são analisados quantitativamente, comparando com os critérios de aceitação normativos. Os valores obtidos são incluídos no Relatório Técnico, detalhando:
Conformidades e Não Conformidades: Identificação das esquadrias que estão dentro dos limites permitidos e aquelas que apresentam falhas.
Recomendações Técnicas: Para as esquadrias que não atendem aos critérios, são propostas medidas corretivas, tais como ajustes em componentes, vedação, ou substituição de materiais.
A inclusão de resultados quantitativos proporciona ao cliente uma visão objetiva do desempenho das esquadrias e orienta ações corretivas para garantir segurança e conforto, conforme os requisitos normativos.
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Outros elementos quando contratado e pertinentes:
Termos e definições;
Requisitos;
Desempenho acústico;
Desempenho térmico;
Ventilação;
Sombreamento;
Indicação de desempenho térmico;
Iluminação natural;
Desempenho quanto à funcionalidade;
(normativo) Modelo de etiqueta de classificação do desempenho acústico
da esquadria;
Zoneamento bioclimático brasileiro;
Zoneamento climático brasileiro para análise do nível de conforto térmico;
Procedimentos de cálculo de SHGC, Uo e Tv;
Cálculo do fator solar da esquadría (SHGC);
Cálculo do fator solar do perfil (SHGC);
Cálculo da transmitância térmica da esquadria (U);
Cálculo da transmissão visível da esquadria (Tv);
Modelo de etiqueta de indicação do desempenho térmico de esquadrias;
Modelo de etiqueta de informações e preenchimento de etiqueta;
Zoneamento bioclimático brasileiro, conforme ABNT NBR 15220-3;
Zoneamento bioclimático brasileiro, adotado nesta Norma para o cálculo
do conforto térmico na edificação gerado pelas esquadrias;
Modelo de etiqueta de informações e preenchimento de etiqueta;
Níveis de desempenho das esquadrias;
Níveis de desempenho das esquadrias;
Coeficientes para a Equação 1;
Área mínima de iluminação em salas e dormitórios.
F: NBR 10821-4
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo Esquadrias
Laudo Esquadrias
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 12: “Segurança no Trabalho em Máquinas e Equipamentos”.
Trata da segurança em operações que podem envolver máquinas e ferramentas utilizadas na fabricação e instalação de esquadrias.
NR 18: “Condições e Meio Ambiente de Trabalho na Indústria da Construção”.
Estabelece diretrizes para segurança e saúde no trabalho na construção civil, que inclui a instalação de esquadrias.
NR 35: “Trabalho em Altura”.
ABNT NBR 10821-1 Esquadrias para edificações – Parte 1: Esquadrias externas e internas – Terminologia;
ABNT NBR 10821-2 – Esquadrias para edificações – Parte 2: Esquadrias externas — Requisitos e classificação;
NBR 15969-2 Componentes para esquadrias – Parte 2: Escova de vedação — Requisitos e métodos de ensaio;
TR 15575-1-1 Edificações habitacionais – Desempenho – Parte 1-1: Base-padrão de arquivos climáticos para a avaliação do desempenho térmico por meio do procedimento de simulação computacional
ABNT NBR 14718 Esquadrias — Guarda-corpos para edificação — Requisitos, procedimentos e métodos de ensaio;
ABN NBR 10821-2 Esquadrias para edificações – Parte 2: Esquadrias externas — Requisitos e classificação;
ABNT NBR 10821-4 Esquadrias para edificações – Parte 4: Esquadrias externas – Requisitos adicionais de desempenho;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Esquadrias
Laudo Esquadrias:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Esquadrias
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor).
Laudo Esquadrias
Saiba Mais: Laudo Esquadrias:
A norma NBR 10821-4: Esquadrias para edificações – Parte 4: Esquadrias externas – Requisitos adicionais de desempenho, prescreve requisitos adicionais de desempenho para esquadrias externas, que são componentes essenciais em edificações. A norma é importante para orientar fabricantes, projetistas e construtores na produção e instalação de esquadrias que atendam a padrões de qualidade e segurança.
Ela aborda aspectos como:
Desempenho: Define critérios que as esquadrias devem atender para garantir sua funcionalidade e segurança ao longo do tempo.
Durabilidade: Estabelece requisitos que visam assegurar que as esquadrias mantenham suas características ao longo de sua vida útil.
Resistência: Inclui especificações sobre a capacidade das esquadrias de suportar diferentes condições ambientais e mecânicas.
Eficiência: Considera a eficiência energética e a proteção contra intempéries, contribuindo para o conforto e a segurança dos ocupantes.
F: NBR 10821-4

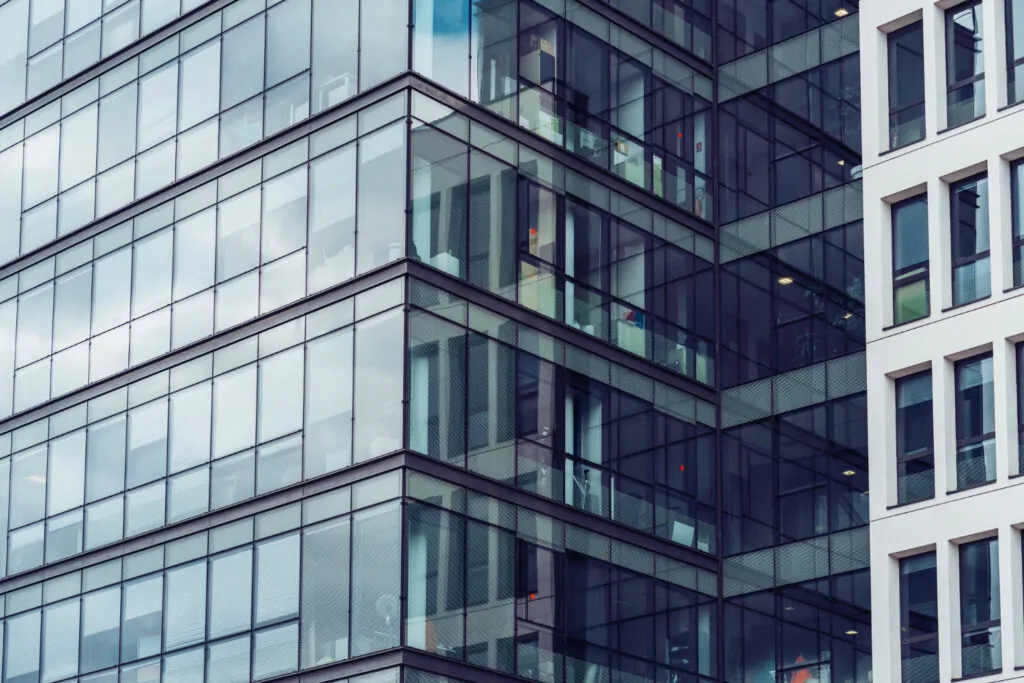

1 –URL FOTO: Licensor’s author: teksomolika – Freepik.com

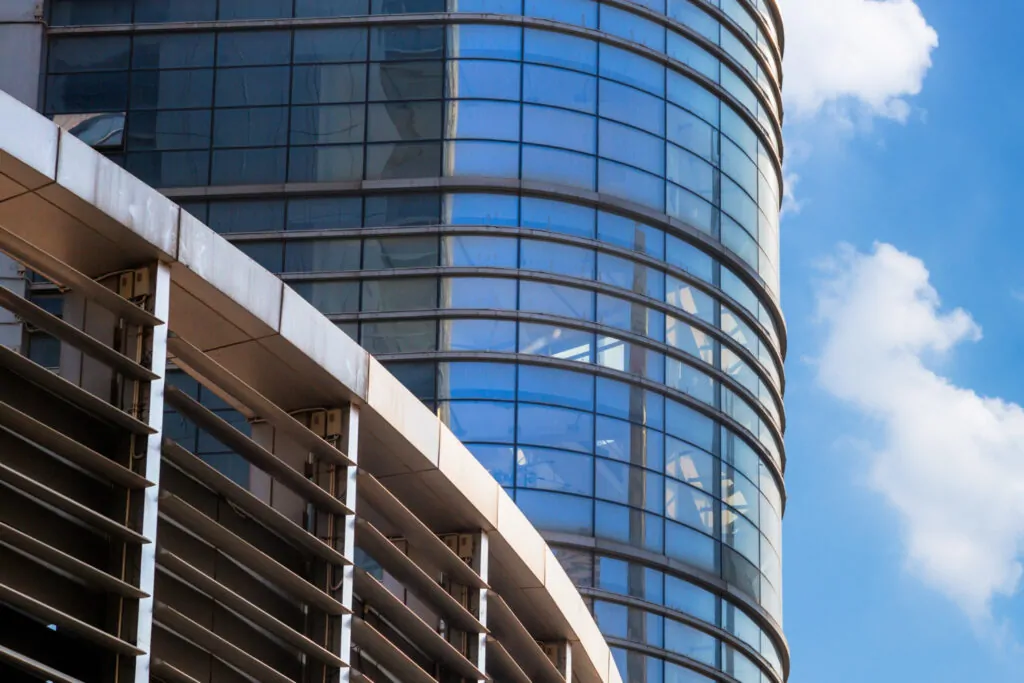

2 – URL FOTO: Licensor’s author: ArthurHidden – Freepik.com

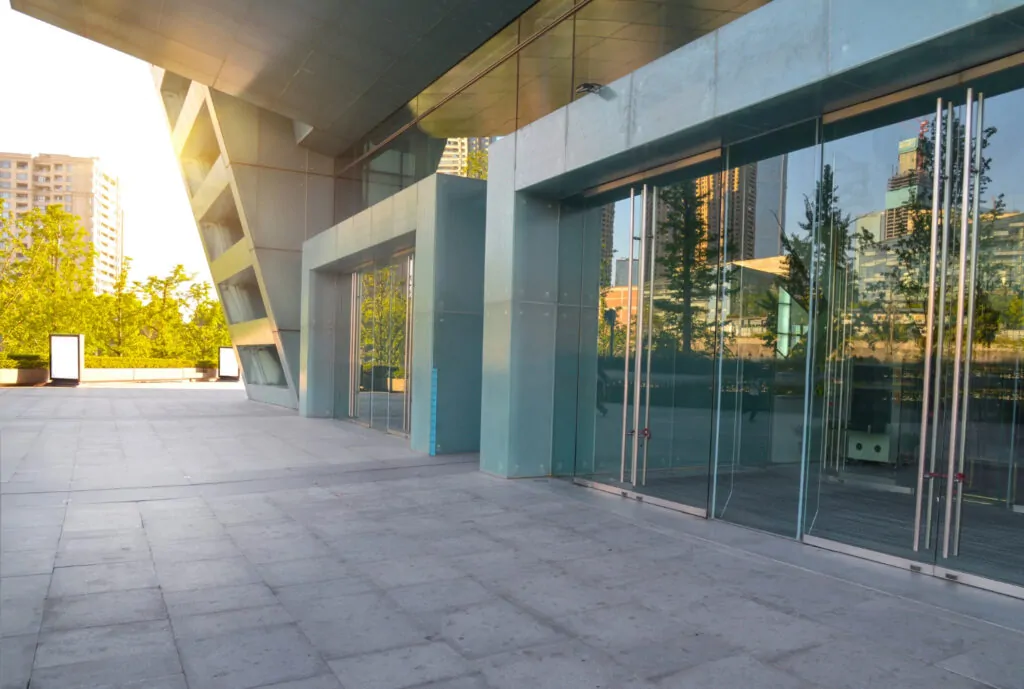

3 – URL FOTO: Licensor’s author: fanjianhua – Freepik.com
4 – URL FOTO: Licensor’s author: onlyyouqj – Freepik.com
Laudo Esquadrias: Consulte-nos.
