Laudo Coifas Dutos

Laudo Coifas Dutos

Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Escopo; Referências normativas;
Termos e definições; Requisitos gerais;
Captação das emissões dos blocos de cocção;
Coifas; Dimensionamento; Estilos de coifas;
Estilos usuais de coifas; Coifa de ilha simples ou dupla [4];
Coifa de parede com lados fechados [4];
Coifa de prateleira com aspiração frontal [4];
Coifa para máquinas de lavar louças;
Coifa para forno; Coifas para churrasqueiras;
Coifas com funções de exaustão e de insuflação;
Cálculo da vazão de ar de exaustão nas coifas;
Cálculo a partir da velocidade de captura na área de face ou perímetro da coifa [5];
Cálculo para vazão de ar para coifa com aspiração frontal;
Cálculo da vazão de ar para coifas de máquinas de lavar louças;
Cálculo da vazão de ar para coifa de forno;
Cálculo da vazão de ar para coifa de forno a combustível sólido;
Cálculo da vazão de ar para coifa de churrasqueira a combustível sólido;
Churrasqueira de irradiação por infravermelho, a gás ou elétrica;
Cálculo a partir do tipo de cocção considerando o comprimento linear da coifa [4];
Aspectos construtivos das coifas [5]; Dimensões e instalação das coifas [5];
Controle de vazão por demanda [4]; Rede de dutos e acessórios [5];
Generalidades; Aspectos construtivos e de instalação [5];
Portas de inspeção; Terminal de descarga [5];
Ventiladores [4]; Dispositivos e equipamentos para tratamento do ar exaurido [5];
Características e parâmetros de emissão dos gases da exaustão descarregados na atmosfera;
Filtros, despoluidores atmosféricos e extratores de gordura;
Tecnologias de equipamentos despoluidores atmosféricos e dispositivos extratores de gordura;
Lavadores; Precipitadores hidrodinâmicos;
Coifas lavadoras [4]; Leitos adsorvedores;
Leitos de oxidação; Precipitadores eletrostáticos;
Oxidação de compostos orgânicos voláteis;
Lâmpadas UV-C; Outros geradores de oxidantes;
Filtros de bolsa, plissados e de alta eficiência (HEPA);
Elementos de prevenção e proteção contra incêndio;
Medidas de proteção ativa; Medidas de proteção passiva;
Classificação quanto à qualidade dos efluentes [4];
Sistemas leves; Sistemas moderados e severos;
Sistemas que utilizam combustível sólido;
Requisito de proteção contra incêndio do sistema de exaustão;
Requisitos complementares de prevenção de incêndios;
Sistema de compensação e recirculação do ar exaurido;
Procedimentos de operação, inspeção e manutenção do sistema;
Procedimentos operacionais; Manutenção do sistema;
Operação e manutenção; Inspeção; Limpeza;
Manutenção programada;
Balanceamento e ensaio do sistema de ventilação;
Balanceamento; Balanceamento de múltiplas coifas/balanceamento sistêmico;
Sistema de coifas múltiplas para monousuário;
Sistema com múltiplos usuários; Ensaio do sistema;
Requisitos adicionais para instalações com equipamentos à base de combustível sólido;
Elementos adicionais de segurança em equipamentos de cocção;
Equipamento de cozinha;
Requerimento de segurança mínima para equipamentos de cozinha;
Equipamentos de cocção; Instalação; Sistemas de recirculação;
Plano de manutenção, operação e controle (PMOC);
Sistemas de ventilação e exaustão de cozinhas profissionais e manutenção programada;
Atividades de manutenção programada; Manutenção corretiva;
Modelo de referência do “Plano de manutenção, operação e controle”;
Escopo de serviço; Etapas de projeto e instalação do sistema de exaustão.
Etapas do sistema fixo de combate a incêndio.
F: NBR 14518

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
ABNT NBR 14518 – Sistemas de ventilação para cozinhas profissionais;
ABNT NBR 5410 – Instalações elétricas de baixa tensão;
ABNT NBR 11966 – Efluentes gasosos em dutos e chaminés de fontes estacionárias – Determinação da velocidade e da vazão – Método de ensaio;
ABNT NBR 11967 – Efluentes gasosos em dutos e chaminés de fontes estacionárias – Determinação da umidade – Método de ensaio;
ABNT NBR 12019 – Efluentes gasosos em dutos e chaminés de fontes estacionárias – Determinação de material particulado – Método de ensaio;
ABNT NBR 12827 – Efluentes gasosos com o sistema filtrante no interior do duto ou chaminé de fontes estacionárias – Determinação de material particulado – Método de ensaio;
ABNT NBR 13971 – Sistemas de refrigeração, condicionamento de ar, ventilação e aquecimento Manutenção programada;
ABNT NBR 16401-2 – Instalações de ar-condicionado – Sistemas centrais e unitários – Parte 2: Parâmetros de conforto térmico;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ASTM E119 – Métodos de teste padrão para teste de incêndio em construção e materiais;
ASTM F1704 – Método de teste padrão para desempenho de captura e contenção de sistemas de ventilação de exaustão de cozinhas comerciais;
ASTM F2519 – Método de teste padrão para eficiência de captura de partículas de graxa de filtros e extratores de cozinha comercial;
EPA 202 – Partículas condensáveis;
NFPA 12 – Norma sobre sistemas de extinção de dióxido de carbono;
NFPA 17 A – Norma para Sistemas de Extinção por Químicos Úmidos;
NFPA 96 – Norma para Controle de Ventilação e Proteção contra Incêndio em Operações de Cozinha Comercial;
NFPA 211 – Norma para chaminés, lareiras, respiradouros e aparelhos de queima de combustível sólido;
NFPA 750 – Norma sobre Sistemas de Proteção contra Incêndio por Névoa de Água;
UL 300 – Teste de extinção de incêndio – Sistemas para proteção de equipamentos de cozinha comercial;
UL 710 – Exaustores padrão para equipamentos de cozinha comercial;
UL 710 B – Sistemas de recirculação;
UL 710 C – Esboço de investigação para sistemas de radiação ultravioleta para uso no controle de ventilação de operações de cozinha comercial;
UL 1046 – Norma para filtros de gordura para dutos de exaustão;
UL 1978 – Norma para dutos de graxa;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Laudo Coifas Dutos

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais: Laudo Coifas Dutos

A NBR 14518 de 09/2019 – Sistemas de ventilação para cozinhas profissionais estabelece os princípios gerais para projeto, instalação, operação, manutenção e ensaio de sistemas de ventilação para cozinhas profissionais, com ênfase na segurança contra incêndio e no controle ambiental. É aplicável também a reformas e ampliações de cozinhas profissionais existentes inclusive as montadas em instalações provisórias ou móveis (caminhões, ônibus, food truck, pavilhões, barracas, quiosques ou em qualquer lugar coberto). Esta norma é aplicável a equipamentos de depuração de ar, que recirculam o ar contaminado, para redução dos contaminantes.
Nas cozinhas profissionais, os equipamentos, como fogões, fritadeiras, chapas, caldeirões, fornos, máquinas de lavar louças etc., são fontes de emissão de calor, vapores, com ou sem gordura e/ou materiais particulados, que devem ser captados localmente, de forma contínua, enquanto perdurar a sua geração. Para visualização geral das etapas e procedimentos envolvidos para análise e projeto de sistemas de ventilação para cozinhas profissionais, ver Anexo B.
Para atender às necessidades de remoção das emissões e à consequente renovação de ar destes ambientes, deve haver um sistema de ventilação composto por: coifas; rede de dutos e acessórios; ventiladores; dispositivos e equipamentos para tratamento do ar exaurido; elementos de prevenção e proteção contra incêndio; compensação do ar exaurido.
As recomendações construtivas dos equipamentos, dispositivos e de manutenção visam sempre evitar o acúmulo de material combustível no sentido do fluxo da exaustão e um caminho compartimentado para o fluxo, da captação até a sua descarga. As medidas adicionais de segurança, relativas a equipamentos de cocção, estão indicadas na Seção 11. Os procedimentos de operação e manutenção estão descritos na Seção 12. O sistema de ventilação deve ser balanceado e ensaiado, seguindo os procedimentos descritos na Seção 13.
A operação com equipamentos que utilizam combustível sólido como carvão ou lenha deve estar de acordo com a Seção 14. Os sistemas de exaustão de cozinhas profissionais devem ser independentes de qualquer outro tipo de sistema de ventilação. Toda cozinha profissional deve ter um sistema de exaustão exclusivo. Estes sistemas podem ser reunidos em uma unidade de tratamento do ar terminal visando à remoção de poluentes residuais e permitindo a descarga unificada, desde que seja assegurada a independência entre os sistemas a jusante da unidade de tratamento do ar.
Essa opção não isenta a utilização de tratamento primário em cada cozinha individual. Esta opção não é permitida para equipamentos com combustível sólido. Caso seja introduzida alguma modificação no projeto original do sistema de exaustão, por ocasião da instalação, é obrigação da empresa instaladora, além de indicar no projeto executivo as alterações efetuadas, recalcular a perda de carga efetiva para assegurar a vazão de ar requerida, adotando uma solução adequada para assegurar o desempenho previsto para o sistema, no projeto original.
Todo e qualquer material em contato com o fluxo de ar deve ser metálico, de alvenaria, concreto ou fibrocimento, com superfície lisa e espessura adequada para assegurar o tempo requerido de resistência ao fogo (TRRF) de 1 h. Os elementos em contato externo com o sistema de exaustão de cozinhas devem ser classificados como não combustíveis. Deve-se ainda observar a necessidade de atender às indicações, referentes à temperatura interna na cozinha e níveis de ruído interno e externo.
As áreas destinadas à implantação de cozinhas com cocção devem ser escolhidas e projetadas desde a concepção original do empreendimento, atendendo a todos os requerimentos de infraestrutura especializada para esta atividade, incluindo o menor trajeto do duto de exaustão, até o ambiente externo. Os depósitos de combustíveis sólidos devem estar de acordo com a Seção 14, dispondo de sistema combate ao incêndio. Não é permitido o uso de botijões de gás em ambiente confinado.
Os sistemas de recirculação de ar de cocção consistem em equipamento de cozinha com coifa acoplada, projetados para remover gordura, fumaça e odores e retornar o ar captado tratado diretamente para o ambiente. O projeto de ar-condicionado deve considerar que no sistema de recirculação o total de calor e umidade gerado pelo processo de cocção retorna para o ambiente adicionando-o à carga térmica de refrigeração.
O formato e o posicionamento das coifas devem ser o mais envolvente e próximo do foco das fontes de emissão mencionadas em 4.1, de maneira a minimizar as vazões processadas. Para uniformidade da velocidade de captura e menor perda de carga, recomenda-se o uso de uma transformação em formato de tronco de pirâmide sempre que possível.
As coifas são classificadas com base em seu projeto para captar as emissões dos equipamentos de cocção. O projetista deve conhecer a característica dos equipamentos de cocção e os processos de preparo dos alimentos que a coifa atende, para determinar os requisitos para o sistema de exaustão, incluindo a própria coifa. Coifas para sistemas moderados, severos e combustíveis sólidos são dispositivos projetados para coletar e remover calor de convecção, partículas de gordura, efluentes moderados ou severos, combustível sólido, vapor, condensado e fumaça.

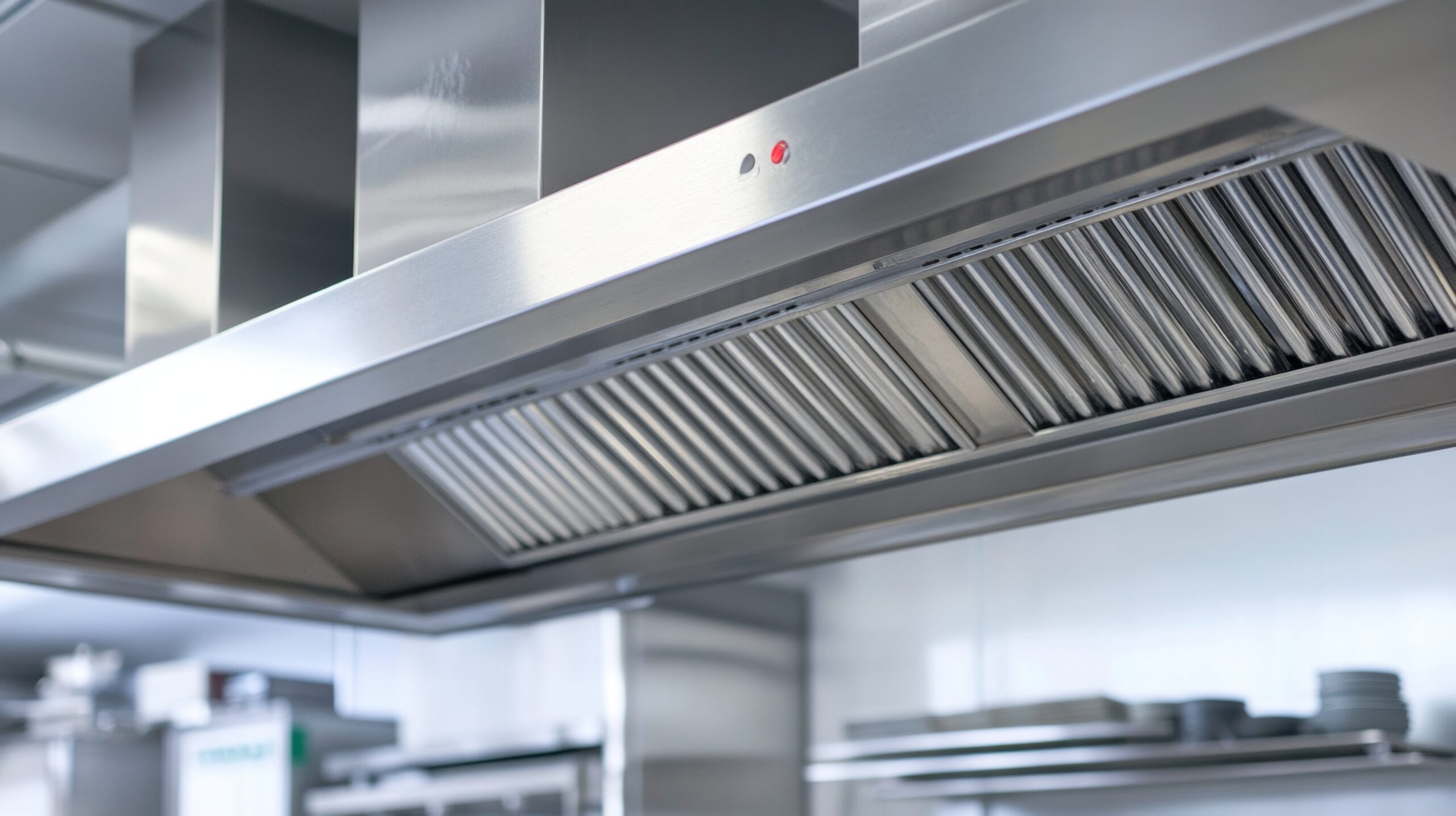

Elas devem conter dispositivos como: filtros de gordura, chicanas, extratores para a remoção da gordura, sistema hidráulico de condensação, inclusive conter o sistema de extinção de incêndio. As coifas para sistema leve coletam e removem efluentes leves, vapores, calor de convecção e produtos de combustão gasosa, onde gordura e fumaça não estão presentes. Podem conter filtros de gordura ou chicanas e podem ser projetadas para ter um sistema de supressão de incêndio.
As coifas para o sistema leve são utilizadas onde as operações de cada equipamento atendido pela coifa não produza gordura ou fumaça, como por exemplo, máquinas de lavar louças. Pode ser utilizada também acima de alguns fornos ou caldeirões, desde que estas não produzam gordura. As coifas, certificadas ou não, devem atender aos requisitos desta norma.
As coifas certificadas para sistemas moderados, severos e combustíveis sólidos são ensaiadas por laboratórios acreditados, de acordo com a UL-710, UL-710B e UL-710C ou certificações equivalentes. A captura e a contenção das emissões dos blocos de cocção devem ser realizadas conforme a ASTM F1704. Para eficiência de filtragem de partículas, estas devem ser ensaiadas conforme a ASTM F2519. As coifas não certificadas para sistemas moderados, severos e combustíveis sólidos são construídas de acordo com projeto, padrões construtivos e critérios de desempenho assegurados pelo fabricante.
As dimensões da coifa relativas aos equipamentos de cozinha são importantes para seu desempenho. A coifa deve se sobrepor a toda extensão linear dos equipamentos de cozinha, para capturar as correntes de calor por convecção proveniente dos equipamentos, exceto coifa tipo captação frontal. A área de sobreposição de coifas certificadas deve ser especificada pelo fabricante, observando as recomendações mínimas da Seção 7.1.
As coifas devem ser construídas em chapa de aço inoxidável com no mínimo 0,94 mm de espessura número 20 MSG ou outro material que proporcione equivalente higiene e resistência mecânica ao fogo e à corrosão. Todo o perímetro das coifas e as partes inferiores dos suportes de filtros devem dispor de calhas coletoras dotadas de drenos tamponados para remoção eficiente de gordura e condensados, no mesmo material da coifa.
As coifas devem ser de construção soldada em todo o perímetro externo, além de todas as partes onde houver a possibilidade de acúmulo de gordura. A solda deve ser contínua, devendo-se obter uma superfície interna de acabamento liso e estanque a vazamentos. As fixações dos dispositivos internos das coifas não necessitam ser soldadas, porém devem ser seladas e com acabamento liso para evitar a impregnação de gordura e facilitar a limpeza.
Para as coifas com as funções de exaustão e insuflação (tipo push-pull ou make-up air), ou seja, dotadas de sistema de compensação de ar incorporado, a câmara de exaustão deve ser mantida totalmente estanque em relação à câmara de insuflação, mediante aplicação de solda contínua. A construção das coifas, molduras e suportes dos filtros e emendas devem ser seladas para impedir a penetração de gordura e permitir o fácil acesso para limpeza destes, evitando-se pontos de passagem ou acúmulo de gordura em locais inacessíveis.

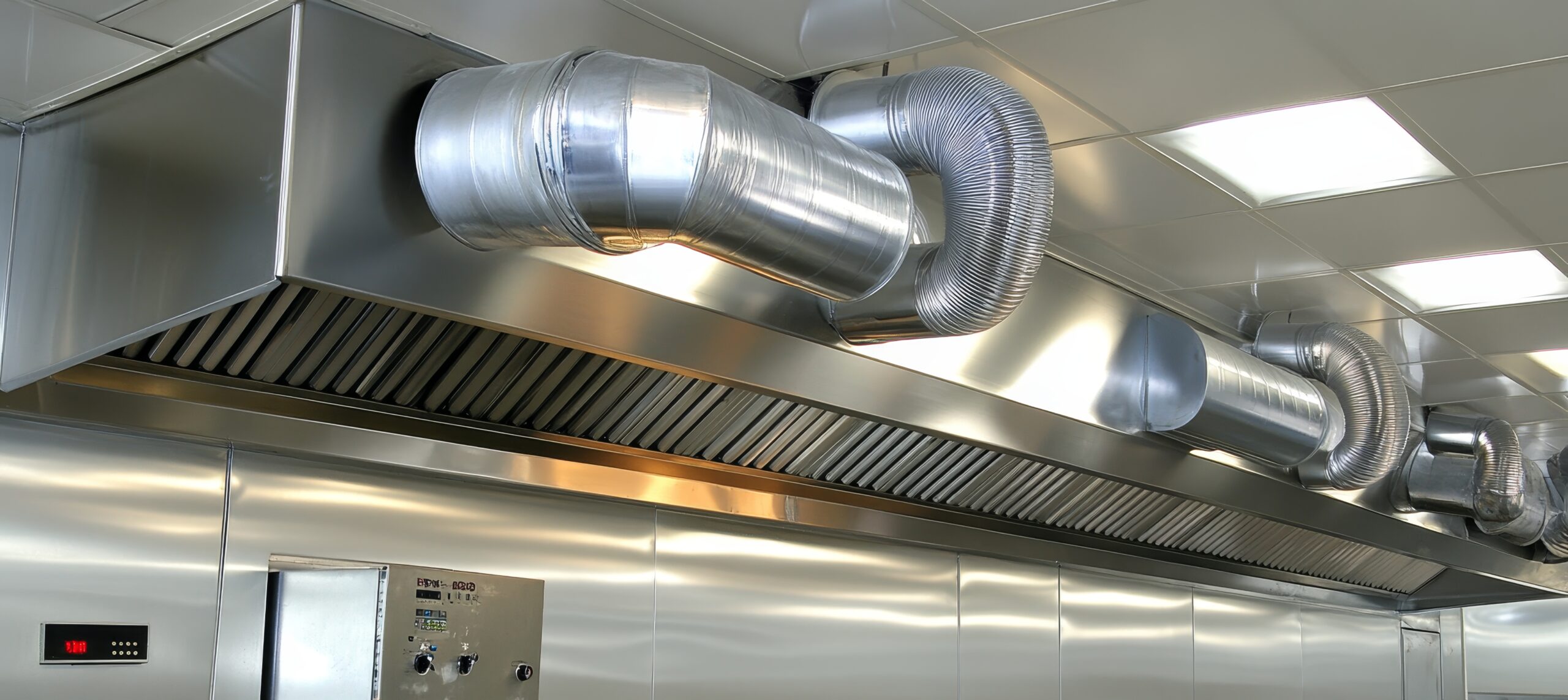

A conexão com a rede de dutos e acessórios deve ser feita por meio de solda contínua ou junção flangeada e aparafusada, empregando-se junta de vedação com material não combustível e que assegure a estanqueidade. Neste último caso, as coifas devem ser providas de colarinhos com flanges fixados nos mesmos por solda contínua.
