Nome Técnico: Execução de Inspeção Técnica e Elaboração do Atestado de Sistema de Controle de Fumaça – Instrução Técnica do Corpo de Bombeiros Nº 15
Referência: 56001
Ministramos Cursos e Treinamentos em Idioma Técnico: Português, Inglês, Espanhol, Alemão, Hindi, Mandarim, Cantonês, Japonês, entre outros.
IT 15 – Elaboração Atestado Sistema de Controle de Fumaça
O Atestado de Sistemas de Controle de Fumaça atende a Instrução Técnica Nº 15 do Corpo de Bombeiros, e tem o intuito de verificar a adequação do sistema com os parâmetros de segurança obrigatórios por norma para correção de falhas do sistema e bom funcionamento, quando este for solicitado. O sistema de controle de fumaça tem importância em casos de emergência, uma vez que pode facilitar a visibilidade e prevenir a intoxicação por parte dos envolvidos.
O que é a IT Nº 15?
Instrução Técnica do Corpo de Bombeiros que fornece parâmetros técnicos para implementação de sistema de controle de fumaça, e aplica-se ao controle de fumaça dos átrios, malls, subsolos, espaços amplos e rotas horizontais, com intuito de maximizar a segurança através da redução da propagação de gases quentes e fumaça entre a área incendiada e áreas adjacentes, baixando a temperatura interna e limitando a propagação do incêndio.
IT 15 – Elaboração Atestado Sistema de Controle de Fumaça
Porte das instalações;
Requisitos para funcionamento do sistema;
Parâmetros técnicos;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Adequação às recomendações do fabricante;
Documentação referente a instalação;
Histórico de laudos de conformidade;
Validade das vistorias, laudos, prontuários;
Sistema de detecção de fumaça;
Saídas para extração de fumaça;
Funcionamento de todos os Componentes do sistema;
Extração natural;
Extração induzida;
Áreas de Acantonamento;
Conformidade do projeto com a necessidade imposta pelo Ambiente;
Edificações elevadas;
Edificações confinadas;
Subsolos;
Átrios;
Malls;
Controle de fumaça em fábricas e indústrias;
Áreas com aglomeração de pessoas;
Ocupações comerciais;
Depósitos;
Edificações horizontais;
Pavimentos isolados;
Aspectos de segurança;
Checagem dos itens de segurança;
Avaliação qualitativa;
Avaliação quantitativa;
Registro fotográfico;
Registro de Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);
Nota: Este Documento atende exclusivamente as exigências do Corpo de Bombeiros de SP e da Secretária de Inspeção do Trabalho (SIT).
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
IT 15 – Elaboração Atestado Sistema de Controle de Fumaça
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais: IT 15 – Elaboração Atestado Sistema de Controle de Fumaça:
Instrução Técnica do Corpo de Bombeiros Nº 15
Controle de Fumaça

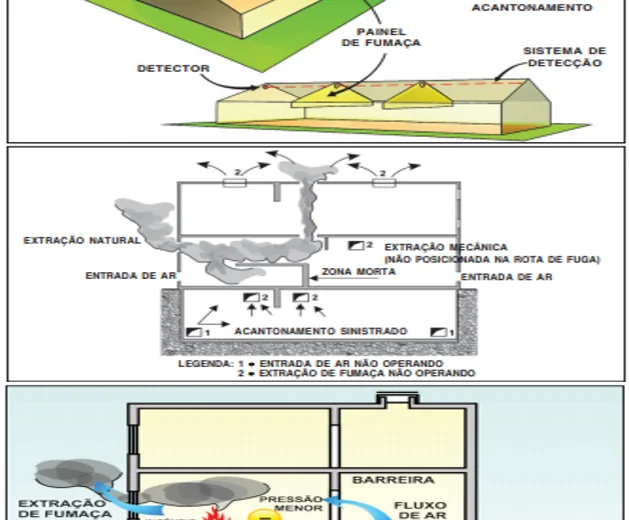

1 OBJETIVO
Fornecer parâmetros técnicos para implementação de sistema de controle de fumaça, atendendo ao previsto no Decreto Estadual nº 56.819/11 – Regulamento de segurança contra incêndio das edificações e áreas de risco do Estado de São Paulo.
2 APLICAÇÃO
2.1 Esta Instrução Técnica (IT) aplica-se ao controle de fumaça dos “átrios, malls, subsolos, espaços amplos e rotas horizontais”, visando:
a. a manutenção de um ambiente seguro nas edificações, durante o tempo necessário para abandono do local sinistrado, evitando os perigos da intoxicação e falta de visibilidade pela fumaça;
b. o controle e redução da propagação de gases quentes e fumaça entre a área incendiada e áreas adjacentes, baixando a temperatura interna e limitando a propagação do incêndio;
c. prever condições dentro e fora da área incendiada que irão auxiliar nas operações de busca e resgate de pessoas, localização e controle do incêndio.
2.2 Conforme a aplicação a que se destina o sistema de controle de fumaça haverá implicações nas características dos materiais empregados, tempo de autonomia e vazões de extração.
2.3 As escadas e rotas de fuga verticais devem atender às Instruções Técnicas nº 11/11 – Saídas de emergência, 12/11 – Centros esportivos e de exibição – requisitos de segurança contra incêndio e 13/11 – Pressurização de escada de segurança, devendo ser observados que diferentes sistemas de controle de fumaça (em rotas de fuga horizontais e verticais) devem ser compatíveis entre si.
[…]
4 PROCEDIMENTOS
4.1 Condições gerais
4.1.1 As edificações devem ser dotadas de meios de controle de fumaça que promovam a extração (mecânica ou natural) dos gases e da fumaça do local de origem do incêndio, controlando a entrada de ar (ventilação) e prevenindo a migração de fumaça e gases quentes para as áreas adjacentes não sinistradas.
4.1.2 Para obter um controle de fumaça eficiente, as seguintes condições devem ser estabelecidas:
a. divisão dos volumes de fumaça a extrair por meio da compartimentação de área ou pela previsão de área de acantonamento;
b. extração adequada da fumaça, não permitindo a criação de zonas mortas onde a fumaça possa vir a ficar acumulada, após o sistema entrar em funcionamento;
c. permitir um diferencial de pressão, por meio do controle das aberturas de extração de fumaça da zona sinistrada, e fechamento das aberturas de extração de fumaça das demais áreas adjacentes à zona sinistrada, conduzindo a fumaça para as saídas externas ao edifício;
4.1.3.1 A escolha do sistema a ser adotado fica a critério do projetista, desde que atenda as condições descritas nesta Instrução Técnica.
4.1.4 A lógica de funcionamento do sistema deve ser projetada de forma que a área sinistrada seja colocada em pressão negativa em relação às áreas adjacentes.
4.1.4.1 Deve ser acionada a exaustão de fumaça apenas da área sinistrada; concomitantemente, deve ser acionada a introdução de ar da área sinistrada e também das áreas adjacentes.
4.1.5 Cuidados especiais devem ser observados no projeto e execução do sistema de controle de fumaça, prevendo sua entrada em operação no início da formação da fumaça pelo incêndio, ou projetando a camada de fumaça em determinada altura, de forma a se evitar condições perigosas, como a explosão ambiental “backdraft” ou a propagação do incêndio decorrente do aumento de temperatura do local incendiado.
4.1.5.1 Para evitar as condições perigosas citadas no item anterior, deve ser previsto o acionamento em conjunto da abertura de extração de fumaça da área sinistrada, com a introdução de ar no menor tempo possível, para que não ocorra a explosão ambiental.
4.1.6 De forma genérica, o controle de fumaça deve ser previsto isoladamente ou de forma conjunta para:
a. espaços amplos (grandes volumes);
b. átrios, malls e corredores;
c. rotas de fuga horizontais;
d. subsolos.
4.1.7 A “Tabela 2” constante do Anexo A, indica por ocupação as partes da edificação que devem possuir controle de fumaça.
IT 15 – Elaboração Atestado Sistema de Controle de Fumaça: Consulte-nos.
