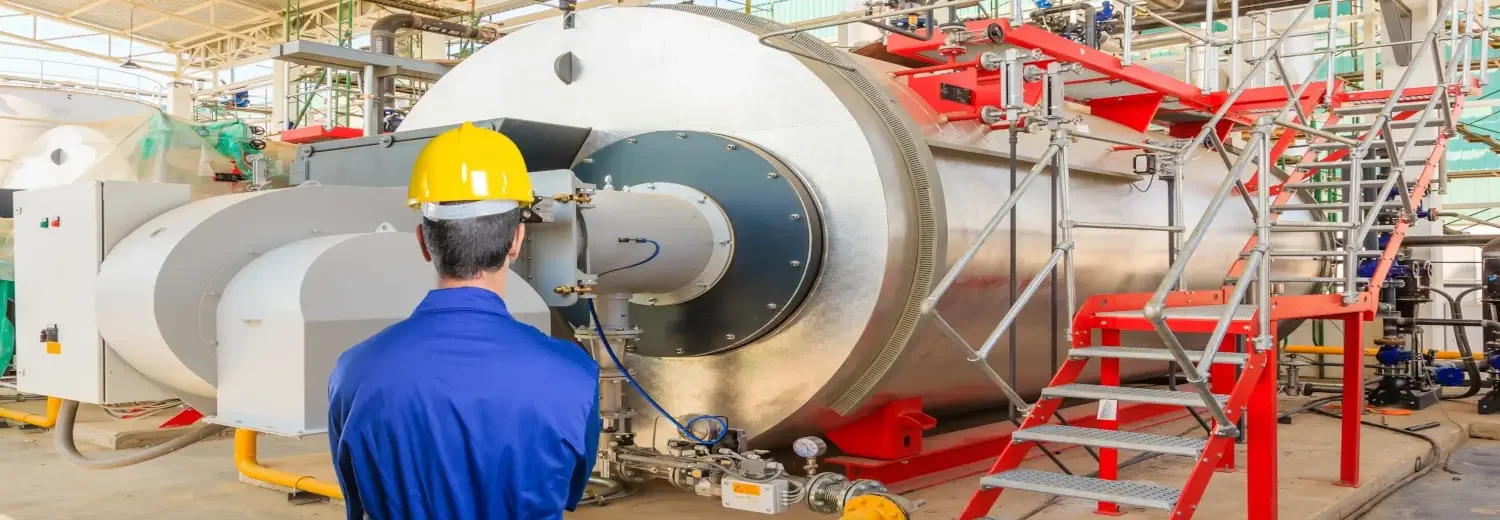

Conteúdo Programático Normativo:
Estágio prático supervisionado;
Informar previamente à representação sindical da categoria profissional predominante no estabelecimento;
Período de realização do estágio; Relação dos participantes do estágio;
Entidade, empresa ou profissional responsável pelo “Treinamento de Segurança na Operação de Caldeiras”;
Reciclagem de operadores deve ser permanente; Informações das condições físicas e operacionais dos equipamentos;
Atualização técnica; Informações de segurança; Participação em cursos;
Palestras e Eventos pertinentes; Estágio Prático Supervisionado de Caldeira  NR 13;
Ações Desenvolvidas no Estágio; Como operar o equipamento;
Conhecimento do equipamento; Preparação para partida do equipamento;
Como ligar o equipamento; Como desligar o equipamento; Situações de emergência;
Elaboração dos procedimentos, conforme relatório anexo; Pré-Partida;
Verificar nível do tanque de água de abastecimento da bomba de alimentação;
Verificar nível do gás, pressão nos tanques e na tubulação de alimentação;
Verificação das válvulas linhas de água, gás; Ar e vapor;
Tubulação de água: abrir a válvula na saída do tanque pulmão e válvula, na saída da bomba de água;
Tubulação do gás: abrir válvula manual na tubulação de alimentação de gás;
Entrada de ar: Verificar abertura do ar na entrada do ventilador;
Obs: A abertura de entrada do ar deve ficar totalmente desobstruída;
Tubulação de vapor: Manter a válvula manual de liberação do vapor fechada;
Partida; Ligar o painel de comando, na lateral do painel;
Ligar o comando, parte frontal inferior do painel;
Verificar o nível da água da caldeira, no visor de nível, corrigir se necessário;
Nível alto dar descarga na caldeira, nível baixo ligar a bomba;
Ligar a bomba de alimentação de água; Ligar o queimador;
Acompanhar elevação da pressão através do manômetro;
Abrir a válvula de saída do vapor quando a pressão atingir 5,0 Kgf/cm2;
Acompanhar a elevação da pressão até atingir 7,0 Kgf/cm2;
Operação; Tratamento de água da caldeira;
Verificar o nível dos tanques de produtos químicos;
Utilização dos EPIs: óculos e luvas de segurança apropriados;
Verificar se a bomba dosadora entrou em funcionamento ao ligar a bomba de água de alimentação da caldeira;
Verificar se está ocorrendo a dosagem de produto no tanque de água e na entrada da bomba de alimentação de água;
Dar as descargas de fundo da caldeira conforme orientação do técnico responsável pelo tratamento químico;
Descarga manual: acionar abertura da válvula de descarga com auxilio da alavanca instalada na válvula;
Descarga automática: conectar mangueira pneumática na válvula solenoide, abrir válvula manual de entrada de ar;
Verificação de “reset” no relógio digital na lateral do painel de comando;
Inspeção visual; Verificar funcionamento dos equipamentos e anotar no check-list;
Ruídos acima do normal; Aquecimento; Vibração; Vazamentos;
Manter a área organizada e limpa; Desligar a bomba de alimentação de água;
Final do expediente, perguntar ao pessoal responsável da necessidade do consumo de vapor;
Desligar o queimador; Fechar a válvula manual de entrada de gás;
Fechar a válvula manual na saída da bomba de alimentação de água;
Desligar o botão de comando do painel; Desligar o painel;
Fechar a válvula manual na tubulação de saída do vapor;
Fechar portão de acesso à área de utilidades;
Guardar a chave do cadeado do portão no quadro de chaves da manutenção;
Emergência; Alarme sonoro de nível de água baixo;
Verificar se a bomba de alimentação de água está ligada;
Verificar se o motor elétrico está funcionando;
Verificar o nível da água no reservatório;
Verificar se as válvulas na tubulação de água estão abertas;
Acionar manutenção elétrica para inspeção no painel de comando;
Queimador não Liga; O exaustor não liga, acionar manutenção elétrica;
O exaustor liga, mas não libera o acendimento da caldeira, verificar se está entrando ar no exaustor;
Verificar pressão do gás na tubulação de alimentação;
Verificar se a válvula manual de entrada de gás está aberta;
Verificar se o bloqueio da válvula de falta de gás está atuado;
Alarme de Vazamento de Gás Atuado;
Fechar a válvula de entrada de gás; Iniciar procedimento de desligar a caldeira;
Acionar manutenção para eliminar o vazamento do gás; Abertura da válvula de segurança
Verificar a tendência de evolução da pressão da caldeira;
Após normalizar o funcionamento anotar no checklist as causas da elevação da pressão;
Realizar teste de funcionamento das válvulas de segurança uma vez por mês, (Realizar os testes no último dia do mês);
Ficar atento ás datas de calibração das válvulas de segurança.
F: NR 13

Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas.

Complementos da Atividade – Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PE (Plano de Emergência);
PGR (Plano de Gerenciamento de Riscos);
GRO (Gerenciamento de Riscos Ocupacionais);
Compreensão da necessidade da Equipe de Resgate – NBR 16710;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios – NBR 14276;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança: Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade a fim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Entendimentos sobre Ergonomia, Análise de Posto de Trabalho e Riscos Ergonômicos.

Noções básicas de:
HAZCOM – Hazard Communication Standard (Padrão de Comunicação de Perigo);
HAZMAT – Hazardous Materials (Materiais Perigosos);
HAZWOPER – Hazardous Waste Operations and Emergency Response (Operações de Resíduos Operações Perigosas e Resposta a Emergências);
Ciclo PDCA (Plan-Do-Check-Act) – ISO 45001;
FMEA – Failure Mode and Effect Analysis (Análise de modos e efeitos de falha);
SFMEA – Service Failure Mode and Effect Analysis (Análise de modos e efeitos de falha de serviços);
PFMEA – Process of Failure Mode and Effects Analysis (Análise de modos e efeitos de falha de Processos);
DFMEA – Design Failure Mode and Effect Analysis (Análise de modos e efeitos de falha de Design);
Análise de modos, efeitos e criticidade de falha (FMECA);
Ferramenta Bow Tie (Análise do Processo de Gerenciamento de Riscos);
Ferramenta de Análise de Acidentes – Método TRIPOD;
Padrão de Comunicação e Perigo (HCS (Hazard Communication Standard) – OSHA.

Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.

NOTA:
Ressaltamos que o Conteúdo Programático Normativo Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar.
É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Estágio Prático Supervisionado de Caldeira NR 13

Participantes Caldeiras da Categoria A:
Carga horária mínima = 80 horas/aula

Participantes Caldeiras da Categoria B:
Carga horária mínima = 60 horas/aula

Atualização (Reciclagem):
Carga horária mínima = 40 horas/aula

Atualização (Reciclagem): O empregador deve realizar treinamento periódico Anualmente e sempre que ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, condições ou operações de trabalho;
b) evento que indique a necessidade de novo treinamento;
c) retorno de afastamento ao trabalho por período superior a noventa dias;
d) mudança de empresa;
e) Troca de máquina ou equipamento.

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
NR 13 – Caldeiras, Vasos de Pressão e Tubulações e Tanques Metálicos de Armazenamento;
ABNT NBR 15151 – Qualificação e certificação de caldeireiro montador – Requisitos;
ABNT NBR 15523 – Qualificação e certificação de inspetor de controle dimensional;
ABNT NBR 16035-1 – Caldeiras e vasos de pressão — Requisitos mínimos para a construção;
ABNT NBR 16035-2 – Caldeiras e vasos de pressão — Requisitos mínimos para a construção;
ABNT NBR 16035-3 -Caldeiras e vasos de pressão — Requisitos mínimos para a construção;
ABNT NBR 16035-4 – Caldeiras e vasos de pressão — Requisitos mínimos para a construção;
ABNT NBR 16035-5 – Caldeiras e vasos de pressão – Requisitos mínimos para a construção;
ABNT NBR 16342 – Ensaio não destrutivo – Ultrassom – Inspeção de tubos de trocadores de calor e caldeiras pela técnica IRIS;
ABNT NBR ISO 16528-1 -Caldeiras e vasos de pressão;
ABNT NBR ISO 16528-2 – Caldeiras e vasos de pressão;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.

Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.

Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;
Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.

Saiba mais: Estágio Prático Supervisionado de Caldeira NR 13

13.4.2 Instalação de caldeiras
13.4.2.1 A autoria do projeto de instalação de caldeiras é de responsabilidade de PLH, e deve obedecer aos aspectos de segurança, saúde e meio ambiente previstos nas normas regulamentadoras, convenções e disposições legais aplicáveis.
13.4.2.2 As caldeiras de qualquer estabelecimento devem ser instaladas em local específico para tal fim, denominado casa de caldeiras ou área de caldeiras.
13.4.2.3 Quando a caldeira for instalada em ambiente aberto, a área de caldeiras deve satisfazer os seguintes requisitos:
a) estar afastada, no mínimo, três metros de outras instalações do estabelecimento, dos depósitos de combustíveis, excetuando-se reservatórios para partida com até dois mil litros de capacidade, do limite de propriedade de terceiros e do limite com as vias públicas;
b) dispor de pelo menos duas saídas amplas, permanentemente desobstruídas, sinalizadas e dispostas em direções distintas;
c) dispor de acesso fácil e seguro, necessário à operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas;
d) ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação, atendendo às normas ambientais
vigentes;
e) dispor de iluminação conforme normas oficiais vigentes; e
f) ter sistema de iluminação de emergência caso opere à noite.
13.4.2.4 Quando a caldeira estiver instalada em ambiente fechado, a casa de caldeiras deve satisfazer os seguintes requisitos:
a) constituir prédio separado, construído de material resistente ao fogo, podendo ter apenas uma parede adjacente a outras instalações do estabelecimento, porém com
as outras paredes afastadas de, no mínimo, três metros de outras instalações, do limite de propriedade de terceiros, do limite com as vias públicas e de depósitos de
combustíveis, excetuando-se reservatórios para partida com até dois mil litros de capacidade;
b) dispor de pelo menos duas saídas amplas, permanentemente desobstruídas, sinalizadas e dispostas em direções distintas;
c) dispor de ventilação permanente com entradas de ar que não possam ser bloqueadas;
d) dispor de sensor para detecção de vazamento de gás, quando se tratar de caldeira a combustível gasoso;
e) não ser utilizada para qualquer outra finalidade;
f) dispor de acesso fácil e seguro, necessário à operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas;
g) ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação, atendendo às normas ambientais
vigentes; e
h) dispor de iluminação conforme normas oficiais vigentes e ter sistema de iluminação de emergência.
13.4.2.5 Quando o estabelecimento não puder atender ao disposto nos subitens 13.4.2.3 e 13.4.2.4, deve ser elaborado projeto alternativo de instalação, com medidas
complementares de segurança que permitam a atenuação dos riscos, comunicando previamente à representação sindical da categoria profissional predominante do
estabelecimento.
13.4.2.6 As caldeiras classificadas na categoria A devem possuir painel de instrumentos instalados em sala de controle, construída segundo o que estabelecem as normas regulamentadoras aplicáveis.
13.4.3 Segurança na operação de caldeiras
13.4.3.1 Toda caldeira deve possuir manual de operação atualizado, em língua portuguesa, em local de fácil acesso aos operadores, contendo no mínimo:
a) procedimentos de partidas e paradas;
b) procedimentos e parâmetros operacionais de rotina;
c) procedimentos para situações de emergência; e
d) procedimentos gerais de segurança, de saúde e de preservação do meio ambiente.
13.4.3.2 A qualidade da água deve ser controlada e tratamentos devem ser implementados, quando necessários, para compatibilizar suas propriedades físicoquímicas com os parâmetros de operação da caldeira definidos pelo fabricante.
13.4.3.3 Toda caldeira deve estar, obrigatoriamente, sob operação e controle de operador de caldeira.
13.4.3.4 É considerado operador de caldeira aquele que cumprir o disposto no item 1.1 do Anexo I desta NR.
13.4.4 Inspeção de segurança de caldeiras
13.4.4.1 As caldeiras devem ser submetidas a inspeções de segurança inicial, periódica e extraordinária.
13.4.4.2 A inspeção de segurança inicial deve ser feita em caldeiras novas, antes da entrada em funcionamento, no local definitivo de instalação, devendo compreender
exame interno, externo e teste de pressão.
13.4.4.3 As caldeiras devem, obrigatoriamente, ser submetidas a Teste Hidrostático – TH em sua fase de fabricação, com comprovação por meio de laudo assinado por PLH.
13.4.4.3.1 Na falta de comprovação documental de que o TH tenha sido realizado na fase de fabricação, se aplicará o disposto a seguir:
a) para as caldeiras fabricadas ou importadas a partir de 2 de maio de 2014, o TH correspondente ao da fase de fabricação deve ser feito durante a inspeção de
segurança inicial; ou
b) para as caldeiras em operação antes de 2 de maio de 2014, a execução do TH correspondente ao da fase de fabricação fica a critério técnico do PLH e, caso este
julgue necessário, deve ser executado até a próxima inspeção de segurança periódica interna.
13.4.4.4 A inspeção de segurança periódica, constituída por exames interno e externo, deve ser executada nos seguintes prazos máximos:
a) doze meses para caldeiras das categorias A e B;
b) dezoito meses para caldeiras de recuperação de álcalis de qualquer categoria;
c) vinte e quatro meses para caldeiras da categoria A, desde que aos doze meses sejam testadas as pressões de abertura das válvulas de segurança; ou
d) trinta meses para caldeiras de categoria B com sistema de gerenciamento de combustão – SGC que atendam ao disposto no Anexo IV desta NR.
13.4.4.5 Estabelecimentos que possuam SPIE, conforme estabelecido no Anexo II, podem estender os períodos entre inspeções de segurança, respeitando os seguintes
prazos máximos:
a) vinte e quatro meses para as caldeiras de recuperação de álcalis;
b) vinte e quatro meses para as caldeiras da categoria B;
c) trinta meses para caldeiras da categoria A; ou
d) quarenta e oito meses para caldeiras de categoria A com Sistema Instrumentado de Segurança – SIS, que atendam ao disposto no Anexo IV desta NR.
13.4.4.6 No máximo, ao completar vinte e cinco anos de uso, na sua inspeção subsequente, as caldeiras devem ser submetidas a uma avaliação de integridade com
maior abrangência, de acordo com códigos ou normas aplicáveis, para determinar a sua vida remanescente e novos prazos máximos para inspeção, caso ainda estejam em condições de uso.
13.4.4.7 As válvulas de segurança de caldeiras devem ser desmontadas, inspecionadas e testadas com prazo adequado à sua manutenção, porém, não superior ao previsto para a inspeção de segurança periódica das caldeiras por elas protegidas, de acordo com os subitens 13.4.4.4 e 13.4.4.5.
Fonte: NR 13

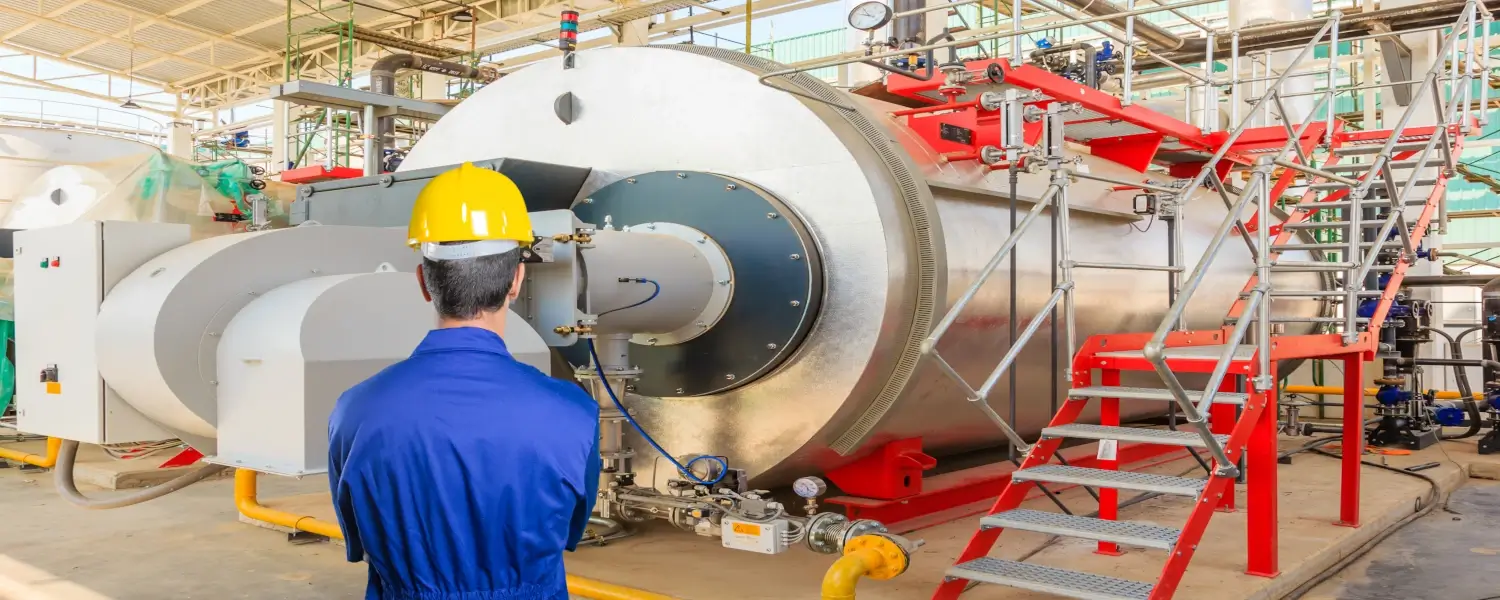

URL FOTO
Licensor’s author: Navintar – Freepik.com

Estágio Prático Supervisionado de Caldeira NR 13: Consulte-nos
