Ensaio Adensamento Unidimensional

Execução de Ensaio de Adensamento Unidimensional com Emissão de Relatório Técnico

Procedimentos ocupacionais para execução do ensaio;
Avaliação de documentações e análises referentes ao solo;
Escolha e análise de documentação referente ao equipamento realizador do teste;
Avaliação qualitativa do equipamento;
Adequações às normas do fabricante – se necessário;
Verificação dos anéis auxiliadores no ensaio;
Avaliação de condições ambientais;
Determinação de massa, diâmetro e altura do anel de adensamento;
Determinação da massa específica dos grãos do solo;
Processo de preparação das amostras;
Definição da profundidade das amostras;
Relatório de descrição das amostras;
Obtenção do teor de umidade;
Montagem do corpo de prova na célula de adensamento;
Realização do ensaio;
Avaliação de comportamento das amostras nas diferentes profundidades;
Realização dos cálculos necessários;
Determinação do coeficiente de adensamento;
Determinação do coeficiente de compressão;
Determinação de tensão de pré-adensamento;
Avaliação do grau de saturação do corpo de prova (final e inicial);
Procedimentos de finalização do ensaio;
Recomendações gerais;
Emissão do relatório técnico de adensamento.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Memorial de Cálculo de Suporte;*
3. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
ABNT NBR ISO 14121-2 – Segurança de máquinas — Apreciação de riscos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 12007 – Solo – Ensaio de Adensamento Unidimensional;
ABNT NBR 12102 – Solo – Controle de Compactação pelo Métodos de Hilf;
ABNT NBR 6457 – Amostras de Solo – Preparação para Ensaio de Compactação e Ensaios de Caracterização;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Execução de Ensaio de Adensamento Unidimensional com Emissão de Relatório Técnico

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais: Execução de Ensaio de Adensamento Unidimensional com Emissão de Relatório Técnico

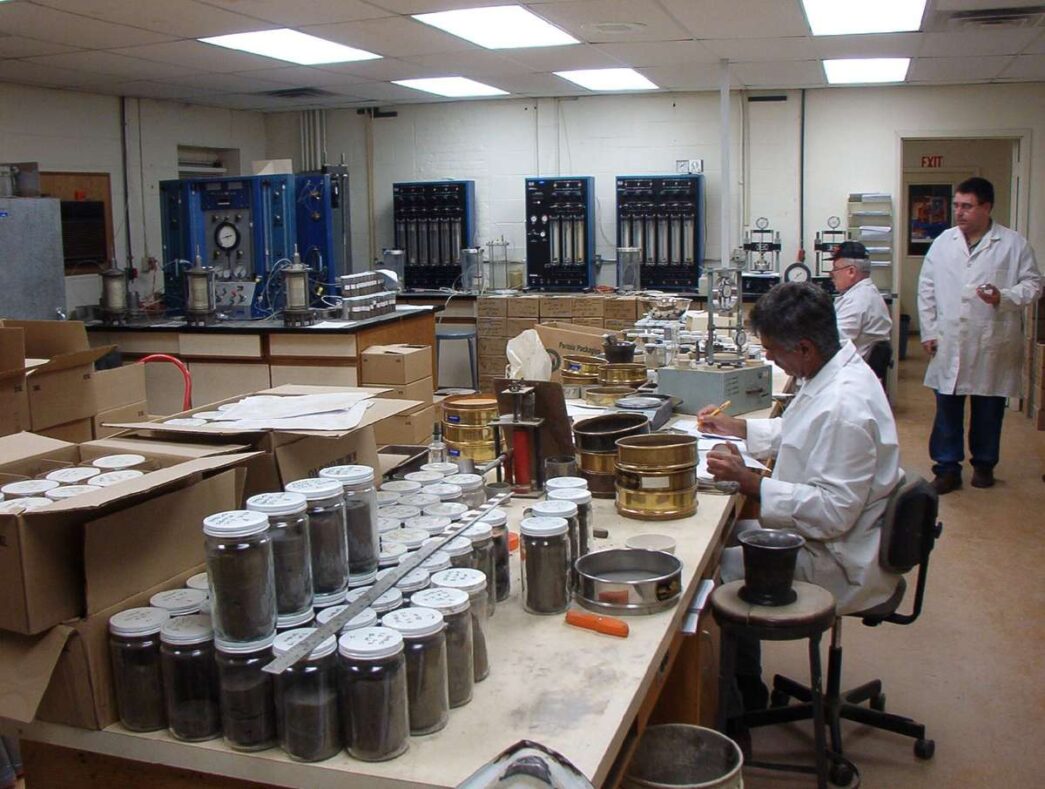

O objetivo da execução de um ensaio de adensamento unidimensional – endométrico – é determinar parâmetros de compressibilidade unidimensional de solos saturados, quais sejam: cv (coeficiente de adensamento), Cc (coeficiente de compressão), p’ (tensão de pré-adensamento). Pode-se também aplicar este ensaio na determinação de parâmetros similares de solos não saturados, mas neste caso o ensaio será denominado de compressão unidimensional, pois não há adensamento em solos não saturados.
Quando um solo é submetido a um acréscimo de carga, ocorrerá um reajuste na estrutura do mesmo, o que pode ser considerado como uma deformação plástica com uma correspondente redução de vazios. Uma pequena parte desta deformação será elástica (recuperada quando se retira a carga), o que comparando-se ao baixo valor do módulo de elasticidade dos solos considerados, é desprezível. Quando uma carga é aplicada a um solo não coesivo (granular) seco, parcialmente saturado ou saturado, ou mesmo a um solo coesivo seco, o processo de desenvolvimento das deformações plásticas ocorrerá em um curto intervalo de tempo, o que pode ser considerado praticamente instantâneo. O fluido nos poros dos solos secos (ar) tem baixa viscosidade, é facilmente compressível e o solo não oferece
resistência à saída de ar de seus poros. Nos solos granulares saturados, o valor da permeabilidade k será tão elevado que a água dos poros pode escapar rapidamente. No caso de um solo coesivo parcialmente saturado ou saturado, o tempo para que toda a deformação plástica ocorra é muito maior e depende de alguns fatores, quais sejam:
1. Grau de saturação,
2. Coeficiente de permeabilidade,
3. Propriedades do fluido dos poros,
4. Comprimento do caminho que deverá ser percorrido pelo fluido para encontrar equilíbrio.
Portanto as deformações plásticas e a conseqüente redução de vazios (recalques) são função do tempo e seu tratamento matemático encontra-se desenvolvido na literatura. No entanto, vale relembrar alguns conceitos.
Quando um carregamento p é aplicado a um solo coesivo saturado, confinado por um anel de metal, a tensão aplicada será absorvida inicialmente pela pressão na água nos poros, que sobe instantaneamente e o excesso de pressão neutra gerado terá valor igual ao da carga aplicada p. Quando um baixo coeficiente de permeabilidade existe, o fluxo de água não poderá se estabelecer instantaneamente e como as deformações plásticas só se darão pela redução de vazios, será necessário que alguma quantidade de água saia para as deformações tomem lugar. Este processo de deformações, acompanhado por dissipação contínua de pressão neutra e transferência para tensão efetiva é que se chama adensamento. Um fluxo lento de água se estabelece na(s) fronteira(s) entre a camada de solo saturado e a camada drenante. Um gradiente hidráulico (diferença de excesso de pressão neutra entre as duas camadas) faz com que se estabeleça este fluxo, que será função da permeabilidade do solo e sua velocidade respeitará a lei de Darcy (uma das hipóteses da teoria de Terzaghi).
A dissipação do excesso de pressão neutra, gerado pela aplicação do carregamento, ocorrerá mais rapidamente nos pontos mais próximos à fronteira drenante, fazendo com que a pressão na água dos poros caia a zero. Conforme se distancia da fronteira drenante, a redução do excesso de pressão será mais lenta. Portanto, pode-se concluir que a dissipação da pressão neutra é função do tempo e da distância do ponto considerado à superfície drenante (z e t). Como as deformações só se processarão com a expulsão da água dos poros, já que o solo está saturado, os recalques também serão função de z e t. Nesta fase o adensamento é denominado primário e ocorre até que o excesso de pressão na água voltar ao valor inicial (zero). A compressão primária decorrente é calculada a partir da determinação em laboratório da relação e x log o’. A variação de tensões que o solo sofrerá pela aplicação do carregamento e a conseqüente variação no índice de vazios servirá a este cálculo. A partir do resultado do ensaio de adensamento unidimensional pode-se também avaliar a taxa de ocorrência dos recalques com o tempo. Para isto determina-se o coeficiente de adensamento cv. Na realidade, deformações adicionais continuam ocorrendo depois do adensamento primário,
provenientes do adensamento secundário que ocorre quando o excesso de pressão neutra está muito próximo de zero. As deformações correspondentes ao adensamento secundário podem ser muito significativas no valor da deformação total que o solo sofrerá. Isto será função das propriedades do material e do nível das tensões aplicadas. Algumas teorias para o cálculo do recalque secundário vêm sendo desenvolvidas, mas seu uso ainda está em fase de pesquisas e o que correntemente se faz é a aplicação do coeficiente C, obtido a partir da representação logarítmica (de Casagrande) das deformações x log do tempo, para o cálculo da compressão secundária.
O ensaio de laboratório é unidimensional, ou seja, um anel de metal confina a amostra e isto garante que não haverá movimento lateral do solo e todo fluxo de água ocorre na direção vertical (hipóteses da teoria de Terzaghi). Na situação de campo deverá existir certo fluxo na direção horizontal e também deformações, mas este efeito não é considerado no cálculo, mesmo nas situações onde claramente se observa que o processo é tridimensional. Nestes casos o estudo unidimensional será apenas uma estimativa limite e deve ser considerado com cautela. De maneira simplificada e na maioria das situações é válida a aplicação dos parâmetros unidimensionais para a previsão dos recalques, especialmente quando se tem grandes áreas
carregadas. O ensaio de laboratório é realizado em uma amostra de 20 a 40 mm de espessura em um anel de metal de 45 a 113 mm de diâmetro. Os diâmetros mais usados são de 63 mm e 113 mm. O anel pode ser fixo ou móvel, onde o fixo pode ser usado para medir a permeabilidade do solo e o móvel tem a
vantagem de reduzir o efeito do atrito lateral solo/anel, que reduz o valor da tensão vertical aplicada. Pela representatividade, desde que o efeito de amolgamento causado pela preparação da amostra seja o mesmo, pode-se dizer que as amostras maiores fornecem resultados mais confiáveis. É recomendável
que os anéis possuam relação diâmetro/altura no mínimo de 2,5 (preferencialmente 3,0).
A escolha do tamanho do anel a ser utilizado deverá ser feita em função do tipo de amostra disponível. Para o caso de amostras em tubos de paredes finas, tipo “shelby”, sempre devem ser usados anéis com diâmetro inferior ao do tubo, com uma folga mínima de 6 mm entre o anel e a parede interna
do tubo amostrador. Os ensaios de adensamento são, em sua grande maioria, realizados no equipamento convencional, que possui poucas adaptações em relação ao originalmente proposto por Terzaghi. Este equipamento não permite o controle de saturação e nem de pressões neutras durante o adensamento.
Entretanto, o acompanhamento das pressões neutras com o tempo não é essencial para a realização do ensaio, pois ao se admitir a linearidade entre a variação do índice de vazios e as tensões efetivas (hipótese da teoria de Terzaghi), existirá também linearidade entre a dissipação de pressões neutras e as
deformações.
O ensaio de adensamento convencional, estabelecido em norma, é feito através da aplicação de incrementos de carga de duração de 24 horas cada, onde as deformações são monitoradas de forma contínua. Os incrementos de carga seguem a seqüência de: 0.125, 0.25, 0.50, 1.0, 2.0, 4.0 e 8.0 kgf/cm2 para solos moles normalmente adensados ou pouco pré-adensados. Pode-se levar as tensões até 1,6 e 3,2 kgf/cm2 em solos fortemente pré-adensados. Contabilizando-se um dia para cada incremento de carga, o ensaio terá duração de no mínimo uma semana! Outras sequências de carregamento podem ser adotadas em função do tipo de solo e do nível de tensões desejado. Não devem ser usados incrementos de carga muito grandes, pois pode-se atingir a resistência interna do solo e o mesmo não suportar o carregamento. Razões incrementais de tensão de 1,0 são recomendáveis.
Texto de: Engenhaira Civil – Universidade Federal do Espirito Santo.

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12  de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Ensaio Adensamento Unidimensional: Consulte-nos.
